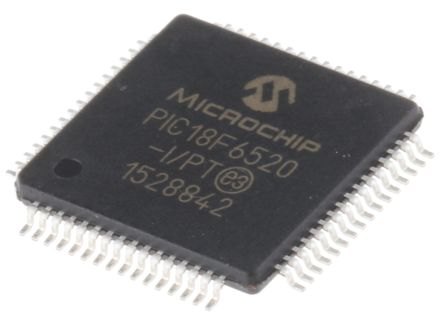

PIC18F6520-I/PT

制造商	Microchip Technology Inc.
描述	MCU 8-Bit PIC18 PIC RISC 32KB Flash 5V 64-Pin TQFP Tray MCU 8-bit PIC18 PIC RISC 32KB Flash 5V 64-Pin TQFP Tray 8 bit MCU TQFP64 IC MCU 8BIT 32KB FLASH 64TQFP PIC18F6520-I/PT, 8 bit Microcontroller PIC 40MHz 32, 1024kB, B Flash, 2048B RAM, I2C SPI 64-Pin TQFP MCU 8-Bit PIC18 RISC 32KB Flash 5V 64-Pin TQFP Tray IC, 8BIT FLASH MCU, 18F6520, TQFP64 IC, SM 8-BIT FLASH MCU, WAFFLE80 64-Pin,32KBFlash,2048RAM,52I/O PIC microcontroller; EEPROM:1024B; SRAM:2048B; 40MHz; TQFP64 Microcontroller 8 Bit TQFP-64, PIC18F6520-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 32 kB、1024 B ROM 闪存, 2048 B RAM, 64针 TQFP封装 8-bit Microcontrollers - MCU 32KB 2048 RAM 52I/O PIC18F 32K TQFP64 85°C
分类	集成电路嵌入式微控制器应用处理器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	160
其他名称	PIC18F6520IPT	标准包装数量	Trays
标准封装名称	QFP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:18F6520	无铅定义	RoHS-conform
认证机构	No

电气参数

输入端	52	转速	40 MHz
定时器	2 x 8 bit, 3 x 16 bit	存储器	32KBytes
RAM 大小	2 KB	内核大小	8-Bit
核心类型	PIC	接口	I2C/SPI/USART
时钟速率	40	比较器数量	2
分辨率	10bit	EEPROM容量	1024Byte
存储器容量	32KByte	存储器类型	FLASH
I/O 数量	52	电压范围	2-5.5V
位数	10	额定电压	4.2 → 5.5 V
看门狗定时器	1	时钟频率	:40MHz
数据转换器	A/D 12x10b	最大频率	40MHz
DAC数量	5	振荡器类型	Internal
供电电压	5 V	数字I/O线数	52pins
分辨率（位）	10Bit	串行接口	2
通道数量	1	模拟输入/输出	2
非易失性存储器	1KBytes	程序存储器大小	32 KB
程序存储器类型	Flash	ADC/DAC 数量	12
8位定时器数量	2	最小供电电压	2...5.5V
频率（中心/带宽）	16 bit, 8 bit	最大功耗	1000 mW
每元件位数	:16	供电电压 (Vcc/Vdd)	4.2 V ~ 5.5 V

机械参数

宽度	10.1mm	高度	1.05mm
长度	10.1mm	重量	0.000001
包装方式	TRAY	引脚样式	Gull-wing
引脚间距	:0.5mm	安装类型	Surface Mount
引脚数	:64	封装形式	64TQFP
冷却的封装	TQFP	材料表面处理	:MSL 3 - 168 hours
总长度	10	包装数量	TQFP
尺寸/外形	10.1 x 10.1 x 1.05mm	位数	64
外壳尺寸-插件	1	供应商器件封装	64-TQFP (10x10)
核心数/总线宽度	8 Bit	脉冲宽度失真（最大）	5(10 bit) (CCP)

产品信息

SPI	1	SPG	160
USB	0	类型	PIC microcontroller
协议	1	匹配码	PIC18F6520-I/PT
闪存大小	:32KB	SPI编号	1
片内RAM（通道数×位宽）	12-chx10-bit	外设	Brown-out Detect/Reset, LVD, POR, PWM, WDT
架构	RISC	连接性	I²C, SPI, UART/USART
核心处理器	PIC	单元数量	1
定时器数量	5	控制器系列	:PIC18
标准交期	14 weeks	射频系列/标准	PIC18
使用的IC/零件	:PIC18F6520-I/PT	DigiKey可编程	Yes
印刷电路板数量	64	微控制器特性	:POR, PWRT, OST, WDT, ICSP, PBOR, 5 CCP, 2 AUSART, MI²C, SPI, 2 COMPARATORS
A/D转换器数量	:12

环境参数

温度范围	:Industrial	测试温度	-40°C
工作温度	-40 to 85 °C

文档与媒体

在线文档

TQFP-64L Palladium Copper Wire 11/Oct/2013

在线文档

Qualification Lead-Frame 03/Jun/2014

PDF 文档

39609b.pdf

在线文档

PIC18F6x20, 8x20 Programming Specification

在线文档

Timer1 Errata

在线文档

PIC18Fxx20
