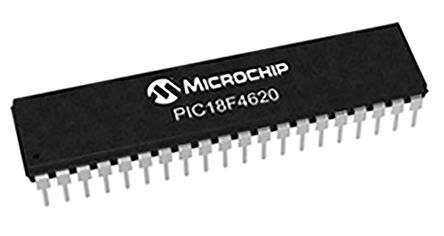

PIC18F4620-E/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 5V 40-Pin PDIP Tube 64 KB Flash,3968 RAM, 36 I/O IC MCU 8BIT 64KB FLASH 40DIP 8-bit Microcontrollers - MCU 64KB 3968 RAM 36 I/O IC, 8BIT MCU, PIC18F, 40MHZ, DIP-40 40-Pin,64KBFlash,3968RAM,36I/O Microchip PIC18F 系列 8 bit PIC18F MCU, 40MHz, 64 kB ROM 闪存, 3968 B RAM, 1xUSB, 40针 PDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 160 | 单位包装 | 10 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85423190 |
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1-8-bit,3-16-bit | 存储器 | 64KBytes |
| RAM 大小 | 3986 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | SPI/I2C/USART |
| 时钟速率 | 40 MHz | 比较器数量 | 2 |
| EEPROM容量 | 1K x 8 | 存储器容量 | 3986 B |
| 存储器类型 | Flash | I/O 数量 | 36 |
| 电压范围 | 2-5.5V | 位数 | 8 |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 13x10b | 振荡器类型 | Internal |
| 供电电压 | 5 V | 通道数量 | 13 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 64 KB | 程序存储器类型 | Flash |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 重量 | 0 | 包装方式 | Tube |
| 安装样式 | Through Hole | 引脚数 | :40 |
| 封装形式 | 40PDIP | 材料表面处理 | :- |
| 供应商器件封装 | 40-PDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC18 | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 连接性 | I²C, SPI, UART/USART |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 控制器系列 | :PIC18F4xxx | 射频系列/标准 | PIC18 |
环境参数
| 工作温度 | -40 to 125 °C | ||
