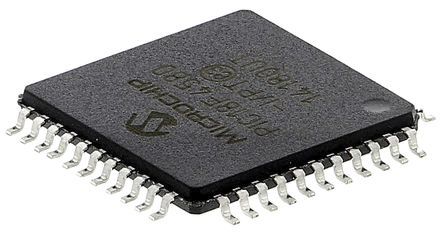

PIC18F4580-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 44-Pin TQFP Tray 8 bit MCU TQFP44 IC MCU 8BIT 32KB FLASH 44TQFP PIC18F4580-I/PT, 8 bit Microcontroller PIC 40MHz 32kb Flash, 1536B RAM, I2C SPI 44-Pin TQFP IC, 8BIT FLASH MCU, 18F4580, TQFP44 IC, SM 8-BIT FLASH MCU, WAFFLE80 44-Pin,32KBFlash,1536RAM,36I/O PIC microcontroller; EEPROM:256B; SRAM:1536B; 40MHz; TQFP44 Microcontroller 8 Bit TQFP-44, PIC18F4580-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 32 kB、256 B ROM 闪存, 1536 B RAM, 44针 TQFP封装 8-bit Microcontrollers - MCU 32 KB FL 1536 RAM 36 I/O PIC18F 32K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC18F4580IPT | 标准包装数量 | Trays |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F4580 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 32KBytes |
| RAM 大小 | 1.5 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | CAN/I2C/SPI/USART | 时钟速率 | 40 |
| 比较器数量 | 2 | EEPROM容量 | 256Byte |
| 存储器容量 | 32KByte | 存储器类型 | FLASH |
| I/O 数量 | 36 | 电压范围 | 2-5.5V |
| 位数 | 10 | 额定电压 | 4.2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 11x10b | 最大频率 | 40MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 中断输出 | :20 | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 34pins | RS-232（422、485） | 1 |
| 分辨率（位） | 10Bit | 串行接口 | 1 |
| 通道数量 | 1 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 256Bytes | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 11 |
| 8位定时器数量 | 1 | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | :16 | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.0018 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 引脚间距 | :0.5mm | 安装类型 | Surface Mount |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 10 | 包装数量 | TQFP |
| 尺寸/外形 | 10 x 10 x 1.05mm | 位数 | 44 |
| 外壳尺寸-插件 | 1 | 供应商器件封装 | 44-TQFP (10x10) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) |
产品信息
| SPI | 1 | SPG | 160 |
| USB | 0 | 类型 | PIC microcontroller |
| 产品特性 | CAN Controller | 协议 | 1 |
| 匹配码 | PIC18F4580-I/PT | 闪存大小 | :32KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18 | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | 使用的IC/零件 | :PIC18F4580-I/PT |
| DigiKey可编程 | Yes | 印刷电路板数量 | 44 |
| 微控制器特性 | :SPI, I²C, CCP, ECCP, EUSART, 2 x Comparators, 1 x 8-bit timer, 3 x 16-bit timer | A/D转换器数量 | :11 |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
