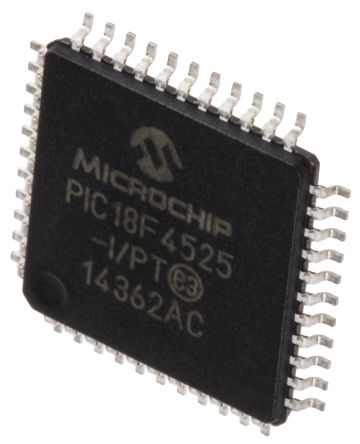

PIC18F4525-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-Bit PIC18 PIC RISC 48KB Flash 5V 44-Pin TQFP T/R 8-bit Microcontrollers - MCU 48KB 3968 RAM 36I/O MCU 8-bit PIC18 PIC RISC 48KB Flash 5V 44-Pin TQFP T/R 8 bit MCU TQFP44 IC MCU 8BIT 48KB FLASH 44TQFP PIC18F4525-I/PT, 8 bit Microcontroller PIC 40MHz 48kb Flash, 3986B RAM, I2C SPI 44-Pin TQFP IC, 8BIT FLASH MCU, 18F4525, TQFP44 IC, SM 8-BIT FLASH MCU, WAFFLE80 44-Pin,48KBFlash,3968RAM,36I/O Microcontroller 8 Bit TQFP-44, PIC18F4525-I/PT, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 48 kB、1024 B ROM 闪存, 3986 B RAM, 44针 TQFP封装 PIC18F 48K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC18F4525IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F4525 | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 48KBytes |
| RAM 大小 | 3986 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | SPI/I2C/USART |
| 时钟速率 | 32 MHz | 比较器数量 | 2 |
| EEPROM容量 | 256Byte | 存储器容量 | 3986 B |
| 存储器类型 | FLASH | I/O 数量 | 36 |
| 电压范围 | 2-5.5V | 位数 | 10 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 13x10b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 34pins | 分辨率（位） | 10Bit |
| 串行接口 | 1 | 通道数量 | 13 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 48 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 13 | 最小供电电压 | 5.5 |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 引脚间距 | :0.5mm | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :44 |
| 封装形式 | 44TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 10 |
| 包装数量 | TQFP | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 44 | 外壳尺寸-插件 | 1 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) | ||
产品信息
| SPI | 1 | USB | 0 |
| 系列 | PIC18 | 协议 | 1 |
| 匹配码 | PIC18F4525-I/PT | 闪存大小 | :48KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 核心处理器 | PIC |
| 定时器数量 | 4 | 控制器系列 | :PIC18F4xxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 44 |
| 微控制器特性 | :Flash EEPROM, A/D, nanoWatt, CCP/ECCP(PWM), EUSART, BOR, SPI, ICSP. | A/D转换器数量 | :13 |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | ||
