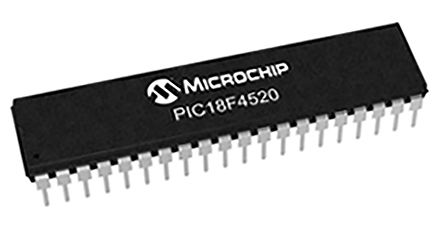

PIC18F4520-E/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 5V 40-Pin PDIP Tube 8-bit Microcontrollers - MCU 32KB 1536 RAM 36I/O 32 KB Flash,1536 RAM, 36 I/O IC MCU 8BIT 32KB FLASH 40DIP 40-Pin,32KBFlash,1536RAM,36I/O Microchip PIC18F 系列 8 bit PIC18F MCU, 40MHz, 32 kB ROM 闪存, 1536 B RAM, 1xUSB, 40针 PDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 160 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 10 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1-8-bit,3-16-bit | 存储器 | 32KBytes |
| RAM 大小 | 1.5 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 40 MHz | 比较器数量 | 2 |
| 分辨率 | 10Bit | EEPROM容量 | 256 x 8 |
| 存储器容量 | 1.5 KB | 存储器类型 | Flash |
| I/O 数量 | 36 | 电压范围 | 2-5.5V |
| 计数器/定时器 | 4 | 位数 | 8 |
| 看门狗定时器 | 1 | 时钟频率 | 10MIPS |
| 数据转换器 | A/D 13x10b | FPGA 核心单元数 | PIC18F |
| 最大频率 | 40MHz | 振荡器类型 | Internal |
| 供电电压 | 5 V | 分辨率（位） | 10 bit |
| 通道数量 | 13 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 256Bytes | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 最大功耗 | 1000 mW | 计数器/定时器数量 | 1 Timer |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 0.58in | 高度 | 0.195in |
| 长度 | 53.21mm | 包装方式 | Tube |
| 安装类型 | 通孔 | 连接器类型 | 1 |
| 安装样式 | Through Hole | 引脚数 | 40 |
| 封装形式 | 40PDIP | 包装数量 | PDIP |
| 尺寸/外形 | 2.095 x 0.58 x 0.195in | 触点数 | 1 |
| 供应商器件封装 | 40-PDIP | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1 | ||
产品信息
| USB | 1 | 系列 | PIC18 |
| 功能 | Y | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 连接性 | I²C, SPI, UART/USART |
| 制造商全称 | Microchip Technology | 架构类型 | RISC |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 定时器分辨率 | 8 bit, 16 bit | 射频系列/标准 | PIC18 |
| 输入数量及类型 | 36 I/O | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
