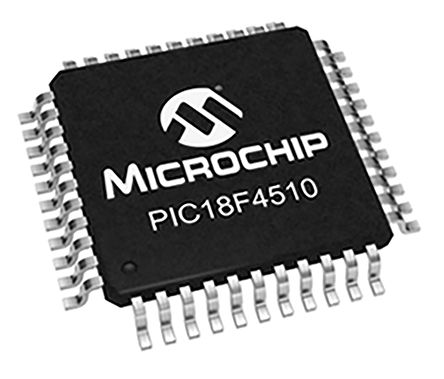

PIC18F4510-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 5V 44-Pin TQFP T/R 8-bit Microcontrollers - MCU 32KB 1536 RAM 36I/O 8 bit MCU TQFP44 IC MCU 8BIT 32KB FLASH 44TQFP 44-Pin,32KBFlash,1536RAM,36I/O Microchip PIC18F 系列 8 bit PIC18F MCU, 40MHz, 32 kB ROM 闪存, 1536 B RAM, 1xUSB, 44针 TQFP封装 PIC18F 32K TQFP44 85°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC18F4510IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 36 | 转速 | 40 MHz |
| 定时器 | 1-8-bit,3-16-bit | 存储器 | 32KBytes |
| RAM 大小 | 1.5 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | I2C/SPI/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | 存储器容量 | 1536 B |
| 存储器类型 | FLASH | I/O 数量 | 36 |
| 电压范围 | 2-5.5V | 位数 | 10 |
| 额定电压 | 4.2 | 看门狗定时器 | 1 |
| 时钟频率 | 10MIPS | 数据转换器 | A/D 13x10b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 36pins | 分辨率（位） | 10Bit |
| 串行接口 | 1 | 通道数量 | 13 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 32 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 13 | 最小输入电压 | 2V |
| 最小供电电压 | 4.2 V | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 10 | 包装方式 | Tray |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 总长度 | 10 |
| 包装数量 | TQFP | 位数 | 44 |
| 外壳尺寸-插件 | 1 | 供应商器件封装 | 44-TQFP (10x10) |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| SPI | 1 | 系列 | PIC18 |
| 协议 | 1 | 匹配码 | PIC18F4510-I/PT |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 44 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
