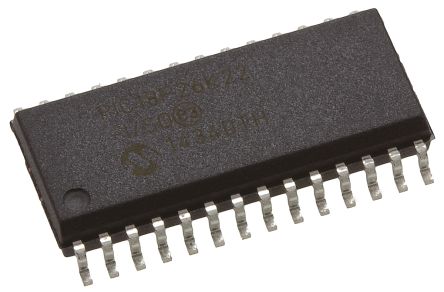

PIC18F26K22-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube 64KB, Flash, 3968bytes-RAM,8-bit Fam IC MCU 8BIT 64KB FLASH 28SOIC PIC18F26K22-I/SO, 8 bit Microcontroller PIC 64MHz 64kb Flash, 1024, 3896B RAM, I2C SPI 28-Pin SOIC 8-bit Microcontrollers - MCU 64KB Flash 3968B RAM 8b FamilynanoWat XLP MCU, 8BIT, 64K FLASH, XLP, 28SOIC PIC18F26K22-I/SO PIC microcontroller; EEPROM:1024B; SRAM:3896B; 64MHz; SO28 Microcontroller 8 Bit SOIC-28, PIC18F26K22-I/SO, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 64 kB ROM 闪存, 1024 B、3896 B RAM, 28针 SOIC封装 PIC18F 64K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 255 | 单位包装 | 27 |
| 其他名称 | PIC18F26K22ISO | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 转速 | 16 MHz | 定时器 | 3 x 8 bit, 4 x 16 bit |
| 存储器 | 64kB | RAM 大小 | 3896 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 16 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 64 MHz | 分辨率 | 10bit |
| EEPROM容量 | 1K x 8 | 存储器容量 | 3.9 KB |
| I/O 数量 | 25 | 额定电压 | 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :64MHz |
| 数据转换器 | A/D 19x10b | 最大频率 | 64MHz |
| DAC数量 | 5 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 分辨率（位） | 10bit |
| 通道数量 | 0 | 模拟输入/输出 | 2 |
| 程序存储器大小 | 64 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 17 | 8位定时器数量 | 3 |
| 最小供电电压 | 1.8 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2.3 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.5mm | 高度 | 2.05mm |
| 长度 | 17.9mm | 重量 | 0.002963 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 27 |
| 尺寸/外形 | 17.9 x 7.5 x 2.05mm | 位数 | 28 |
| 供应商器件封装 | 28-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1 x 10 bit, 2(2 x 10 bit) | ||
产品信息
| SPG | 27 | 类型 | PIC microcontroller |
| 系列 | PIC18 | 产品特性 | XLP mode |
| 片内RAM（通道数×位宽） | 17-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 16MHz, 32kHz | 单元数量 | 1 |
| 定时器数量 | 7 | 控制器系列 | :PIC18FxxKxx |
| 射频系列/标准 | PIC18 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
