点击放大查看

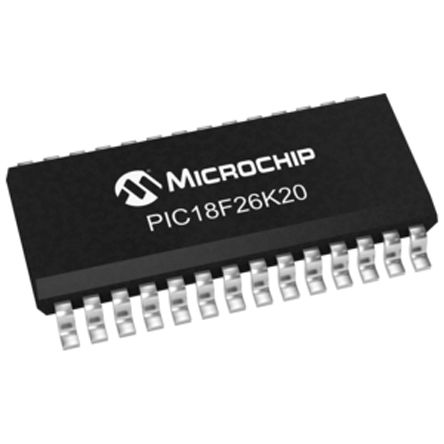

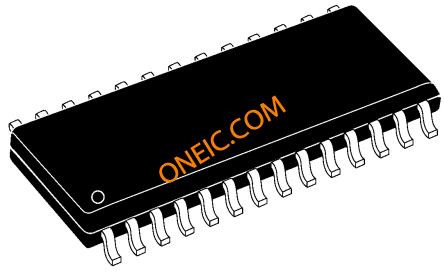

PIC18F26K20-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 64KB Flash 2.5V/3.3V 28-Pin SOIC W Tube 8 bit MCU SOIC28 IC MCU 8BIT 64KB FLASH 28SOIC PIC18F26K20-I/SO, 8 bit Microcontroller PIC 64MHz 64kb Flash, 3936B RAM, I2C SPI 28-Pin SOIC 8-bit Microcontrollers - MCU 64KBFlash 3968 RAM25 I/O 8B Family PbFree IC, MCU 8BIT 64K FLASH, SMD, SOIC28 Microchip PIC18F 系列 8 bit PIC MCU, 64MHz, 64 kB、1024 B ROM 闪存, 3936 B RAM, 28针 SOIC封装 PIC18F 64K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 27 |
| 其他名称 | PIC18F26K20ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 27 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 64 MHz | 定时器 | 1 x 8 bit, 3 x 16 bit |
| 以太网 | 0 | RAM 大小 | 3936 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 64 MHz |
| EEPROM容量 | 1024Byte | 存储器容量 | 64KByte |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 25 | 额定电压 | 1.8 → 3.6 V |
| 看门狗定时器 | 1 | 时钟频率 | :64MHz |
| 数据转换器 | A/D 11x10b | 最大频率 | 64MHz |
| DAC数量 | 0 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3 V | 数字I/O线数 | 25pins |
| 分辨率（位） | 10Bit | 通道数量 | 1 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10channels |
| 最小输入电压 | 3.6V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 17.9mm | 重量 | 0.002963 |
| 包装方式 | TUBE | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28SOIC W |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 尺寸/外形 | 17.9 x 7.5 x 2.35mm | 位数 | 28 |
| 供应商器件封装 | 28-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) | ||
产品信息
| USB | 0 | 系列 | PIC18 |
| 基本单元 | :PIC18F | 匹配码 | PIC18F26K20-I/SO |
| CAN编号 | 0 | 闪存大小 | :64KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 核心处理器 | PIC |
| 定时器数量 | 4 | 控制器系列 | :PIC18FxxKxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| A/D转换器数量 | :11 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
