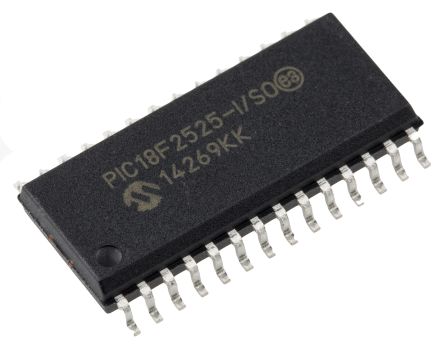

PIC18F2525-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 48KB Flash 5V 28-Pin SOIC W Tube 8-bit Microcontrollers - MCU 48KB 3968 RAM 25 I/O 8 bit MCU SOIC28 IC MCU 8BIT 48KB FLASH 28SOIC PIC18F2525-I/SO, 8 bit Microcontroller PIC 40MHz 48kb Flash, 3986B RAM, I2C SPI 28-Pin SOIC IC, 8BIT FLASH MCU, 18F2525, SOIC28 48KBFlash,3968RAM,25I/O,SOIC-8.300inchTUBE PIC microcontroller; EEPROM:1024B; SRAM:3968B; 40MHz; SO28 Microcontroller 8 Bit SO-28, PIC18F2525-I/SO, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 48 kB、1024 B ROM 闪存, 3986 B RAM, 28针 SOIC封装 PIC18F 48K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 135 | 单位包装 | 27 |
| 其他名称 | PIC18F2525ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 27 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F2525 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 25 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 48KBytes |
| RAM 大小 | 3986 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | SPI/I2C/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | EEPROM容量 | 1K x 8 |
| 存储器容量 | 3986 B | 存储器类型 | FLASH |
| I/O 数量 | 25 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 4.2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :40MHz |
| 数据转换器 | A/D 10x10b | 最大频率 | 40MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 5 V | 分辨率（位） | 10bit |
| 通道数量 | 10 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 1KBytes | 程序存储器大小 | 48 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10 |
| 8位定时器数量 | 1 | 最小供电电压 | 4.2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 17.9mm | 重量 | 0.002963 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 135 |
| 尺寸/外形 | 17.9 x 7.5 x 2.35mm | 位数 | 28 |
| 供应商器件封装 | 28-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(CCP) | ||
产品信息
| SPG | 135 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 匹配码 | PIC18F2525-I/SO | 闪存大小 | :48KB |
| 片内RAM（通道数×位宽） | 10-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 32kHz, 8MHz | 单元数量 | 1 |
| 定时器数量 | 4 | 控制器系列 | :PIC18F2xxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| 微控制器特性 | :EEPROM, POR, PWRT, OST, WDT, ICSP, ECCP, BOR, EUSART, ICD, Pwr. Mgt. Mode | A/D转换器数量 | :10 |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
