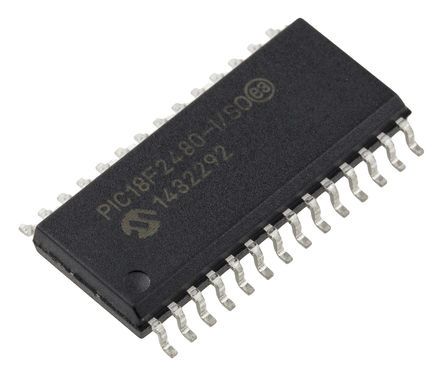

PIC18F2480-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 16KB Flash 5V 28-Pin SOIC W Tube 8 bit MCU SOIC28 IC MCU 8BIT 16KB FLASH 28SOIC PIC18F2480-I/SO, 8 bit Microcontroller PIC 40MHz 16kb Flash, 768B RAM, I2C SPI 28-Pin SOIC 8-bit Microcontrollers - MCU 16 KB 768 RAM 25 I/O IC, 8BIT FLASH MCU, 18F2480, SOIC28 MCU,8-Bit,CMOS,28-Pin,16KBFlash,768RAM,25I/O PIC microcontroller; EEPROM:256B; SRAM:768B; 40MHz; SO28; 2÷5.5V Microcontroller 8 Bit SO-28, PIC18F2480-I/SO, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 16 kB，256 B ROM 闪存, 768 B RAM, 28针 SOIC封装 PIC18F 16K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 27 |
| 其他名称 | PIC18F2480ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 27 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F2480 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 25 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 16KBytes |
| RAM 大小 | 768 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | CAN/I2C/SPI/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 0 | EEPROM容量 | 256Byte |
| 存储器容量 | 16KByte | 存储器类型 | FLASH |
| 显示类型 | no | I/O 数量 | 25 |
| 电压范围 | 2-5.5V | 位数 | :8 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 8x10b |
| 最大频率 | 40MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 中断输出 | :19 |
| 供电电压 | 5 V | 数字I/O线数 | 23pins |
| 分辨率（位） | 10Bit | 通道数量 | 1 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 256Bytes |
| 程序存储器大小 | 16 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 5channels | 8位定时器数量 | 1 |
| 最小供电电压 | 4.2 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 17.9mm | 重量 | 0.0001 |
| 包装方式 | TUBE | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 27 |
| 尺寸/外形 | 17.9 x 7.5 x 2.35mm | 位数 | 28 |
| 供应商器件封装 | 28-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP) | ||
产品信息
| SPG | 27 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 产品特性 | CAN Controller | 匹配码 | PIC18F2480-I/SO |
| CAN编号 | 1 | 闪存大小 | :16KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 8-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18 | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | 微控制器特性 | :SPI, I²C, CCP, EUSART, 1 x 8-bit timer, 3 x 16-bit timer |
| A/D转换器数量 | :8 | ||
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
