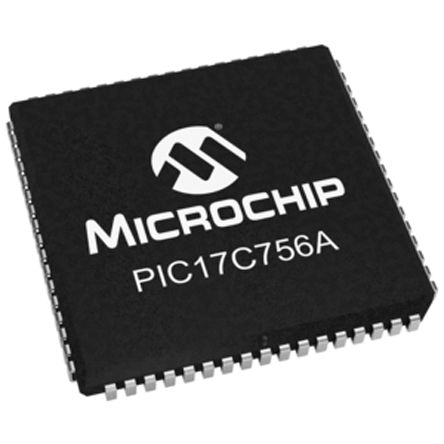

PIC17C756A-33I/L
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC17 PIC RISC 32KB EPROM 5V 68-Pin PLCC Tube 8 bit MCU PLCC68 IC MCU 8BIT 32KB OTP 68PLCC PIC17C756A-33I/L, 8 bit Microcontroller PIC 33MHz 16K EPROM, 902B RAM, I2C SPI 68-Pin PLCC 8-bit Microcontrollers - MCU 32KB 902 RAM 50 I/O 8BIT CMOS MCU, SMD, 17C756, PLCC68 32KBOTP,902RAM,50I/O68PLCCTUBE;PLCC-68 Microchip PIC17 系列 8 bit PIC MCU, 33MHz, 16K x 16 字 ROM EPROM, 902 B RAM, 68针 PLCC封装 PIC17C 32K PLCC68 85°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 19 |
| 其他名称 | PIC17C756A33IL | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 19 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :17C756 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 33 MHz | 定时器 | 2 x 16 bit, 2 x 8 bit |
| 存储器 | :256KB | RAM 大小 | 902 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 33 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 33 MHz | 分辨率 | 10bit |
| 存储器容量 | 902 B | 存储器类型 | OTP |
| I/O 数量 | 50 | 位数 | :8 |
| 额定电压 | 3 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :33MHz | 数据转换器 | A/D 12x10b |
| 最大频率 | 33MHz | DAC数量 | 3 |
| 振荡器类型 | External | 供电电压 | 5 V |
| 分辨率（位） | 10bit | 通道数量 | 0 |
| 程序存储器大小 | 32 KB | 程序存储器类型 | EPROM |
| ADC/DAC 数量 | 12 | 最小输入电压 | 3V |
| 最小供电电压 | 4.5 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.5 V ~ 5.5 V | ||
机械参数
| 宽度 | 24.33mm | 高度 | 3.68mm |
| 长度 | 24.33mm | 重量 | 0.000001 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :68 |
| 封装形式 | 68PLCC | 冷却的封装 | PLCC |
| 材料表面处理 | :MSL 3 - 168 hours | 尺寸/外形 | 24.33 x 24.33 x 3.68mm |
| 位数 | 68 | 供应商器件封装 | 68-PLCC (24.23x24.23) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 3(10 bit) |
产品信息
| USB | 0 | 系列 | PIC17 |
| 匹配码 | PIC17C756A-33I/L | 片内RAM（通道数×位宽） | 12-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 控制器系列 | :PIC17 | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC17 | 微控制器特性 | :Four capture input pins, Three PWM outputs, Two Universal Synchronous Asynchronous Receiver Transmitters, Watchdog, Brown-out Reset |
| A/D转换器数量 | :12 | ||
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
