PIC16LF1947-E/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 28KB Flash 2.5V/3.3V 64-Pin TQFP Tray 28KB Flash, 1KB RAM, 256B EEPROM, LC IC MCU 8BIT 28KB FLASH 64TQFP 8-bit Microcontrollers - MCU 28KB Flash, 1KB RAM LCD, nanoWatt XLP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 280 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 160 |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 转速 | 32 MHz | RAM 大小 | 1 KB |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 32 kHz |
| EEPROM容量 | 256 x 8 | 存储器容量 | 1 KB |
| 存储器类型 | SRAM | I/O 数量 | 54 |
| 看门狗定时器 | 1 | 数据转换器 | A/D 17x10b |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3 V |
| 分辨率（位） | 10 bit | 通道数量 | 17 |
| 模拟输入/输出 | 3 | 程序存储器大小 | 28 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 17 |
| 最大功耗 | 800 mW | 计数器/定时器数量 | 5 Timer |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 10 mm | 高度 | 1 mm |
| 长度 | 10 mm | 包装方式 | Tray |
| 安装样式 | SMD/SMT | 封装形式 | 64TQFP |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC16 | 产品特性 | LCD Controller |
| 片内RAM（通道数×位宽） | 17-chx10-bit | 外设 | Brown-out Detect/Reset, LCD, POR, PWM, WDT |
| 连接性 | I²C, LIN, SPI, UART/USART | 制造商全称 | Microchip Technology |
| 核心处理器 | PIC | 定时器数量 | 5 |
| 段数 | 184 | 射频系列/标准 | PIC16 |
| 输入数量及类型 | 54 I/O | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
文档与媒体
相关型号
DM240313
microchip
XLP 8-Bit Development Board Development Boards & Kits - PIC / DSPIC XLP 8-BIT Dev Board BOARD DEMO 8BIT XLP DM240313, Development Kit, 8 bit, PIC, Development Board, Power Measurement Cable, USB Cable PIC18F87K22, XLP, 8BIT, DEV BOARD Development kit: Microchip; PIC16LF1947,PIC18F87K22 Microchip 8 位 MCU 处理器和微控制器开发套件
¥707.1320
详情

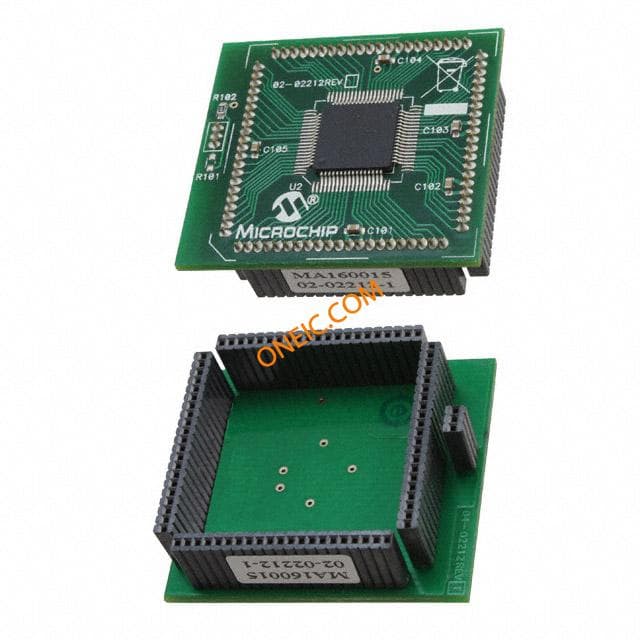

MA160015
microchip
PIC16LF1947 PIM MODULE PLUG-IN PIC16LF1947 Daughter Cards & OEM Boards PIC16LF1947 PIM PIM, FOR PIC16LF1947
¥136.0000
详情
MA160016
microchip
PIC16F1947 PIM MODULE PLUG-IN PIC16F1947 MA160016, Module, 16 bit, PIC16, PIC16F1947 Plug In Module Daughter Cards & OEM Boards PIC16F1947 PIM PIM, FOR PIC16F1947
¥136.0000
详情
