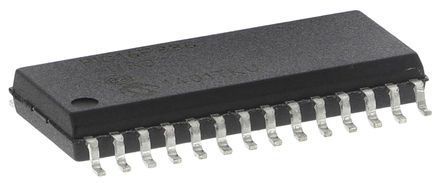

PIC16F886-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-Bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube MCU 8-bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube 8 bit MCU SOIC28 IC MCU 8BIT 14KB FLASH 28SOIC PIC16F886-I/SO, 8 bit Microcontroller PIC 20MHz 8192 Flash, 368B RAM, I2C SPI 28-Pin SOIC IC, 8BIT MCU, PIC16F, 20MHZ, 28SOIC MCU,8-Bit,8KWFlash,368RAM,25I/O,SOIC-28 PIC microcontroller; EEPROM:256B; SRAM:368B; 20MHz; SO28; 2÷5.5V Microcontroller 8 Bit SO-28, PIC16F886-I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 8192 字 ROM 闪存, 368 B RAM, 28针 SOIC封装 8-bit Microcontrollers - MCU 14KB Flash 368 RAM 25 I/O PIC16F 14K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 27 |
| 其他名称 | PIC16F886ISO | 标准包装数量 | Rail / Tube |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :16F886 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 24 | 转速 | 20 MHz |
| 定时器 | 1 x 16 bit, 2 x 8 bit | 存储器 | 14KBytes |
| RAM 大小 | 368 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | I2C/SPI/USART | 时钟速率 | 20 |
| 比较器数量 | 2 | 分辨率 | 10bit |
| EEPROM容量 | 256Byte | 存储器容量 | 14KByte |
| 存储器类型 | FLASH | I/O 数量 | 24 |
| 电压范围 | 2-5.5V | 位数 | 10 |
| 额定电压 | 2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :20MHz | 数据转换器 | A/D 11x10b |
| 最大频率 | 20MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 16pins | 分辨率（位） | 10Bit |
| 串行接口 | 1 | 通道数量 | 0 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 256Bytes |
| 程序存储器大小 | 14 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 11 | 最小输入电压 | 5.5V |
| 8位定时器数量 | 2 | 最小供电电压 | 4.5 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 800 mW |
| 每元件位数 | :10 | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 17.9mm | 重量 | 0.002963 |
| 包装方式 | TUBE | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :28 | 封装形式 | 28SOIC W |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 17.9 | 包装数量 | SOIC W |
| 尺寸/外形 | 17.9 x 7.5 x 2.35mm | 位数 | 28 |
| 外壳尺寸-插件 | 2.05(Min) | 供应商器件封装 | 28-SOIC |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(10 bit) (CCP), 1(10 bit) (ECCP) |
产品信息
| SPI | 1 | SPG | 405 |
| USB | No | 类型 | PIC microcontroller |
| 协议 | 1 | 匹配码 | PIC16F886-I/SO |
| CAN编号 | 0 | 闪存大小 | :14KB |
| SPI编号 | 0 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 3 |
| 控制器系列 | :PIC16F8xx | 标准交期 | 17 weeks |
| 射频系列/标准 | PIC16 | 使用的IC/零件 | :PIC16F886-I/SO |
| DigiKey可编程 | Yes | 印刷电路板数量 | 28 |
| A/D转换器数量 | :11 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
