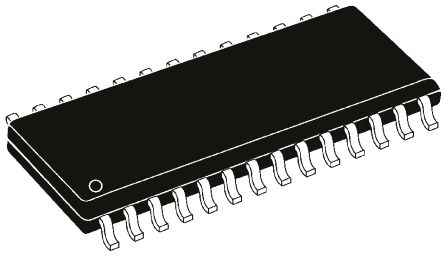

PIC16F886-E/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube 14KB Flash, 368 RAM, 25 I/O IC MCU 8BIT 14KB FLASH 28SOIC 8-bit Microcontrollers - MCU 14KB Flash 368 RAM 25 I/O MCU 8-Bit PIC16 PIC RISC 14KB Flash 5V 28-Pin SOIC W Tube MCU, 8BIT, PIC16F, 20MHZ, SOIC-28 Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 8192 B ROM 闪存, 368 B RAM, 28针 SOIC封装 PIC16F 14K SOIC28 125°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 285 | 单位包装 | 27 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 27 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 转速 | 20 MHz | RAM 大小 | 368 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 20 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 20 MHz | EEPROM容量 | 256 x 8 |
| 存储器容量 | 368 B | I/O 数量 | 24 |
| 看门狗定时器 | 1 | 时钟频率 | :20MHz |
| 数据转换器 | A/D 11x10b | 振荡器类型 | Internal |
| 供电电压 | 5 V | 通道数量 | 11 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 14 KB |
| 程序存储器类型 | Flash | 最小供电电压 | 4.5 V |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V | ||
机械参数
| 重量 | 0.0001 | 包装方式 | Tube |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28SOIC W |
| 冷却的封装 | SOIC W | 材料表面处理 | :MSL 1 - Unlimited |
| 位数 | 28 | 供应商器件封装 | 28-SOIC |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| 系列 | PIC16 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 3 |
| 控制器系列 | :PIC16F8xxx | 射频系列/标准 | PIC16 |
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | 125C |
