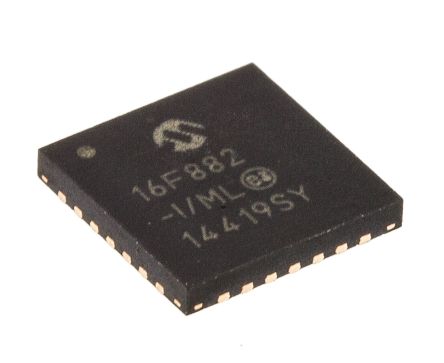

PIC16F882-I/ML
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 2.5V/3.3V/5V 28-Pin QFN EP Tube 8 bit MCU QFN28 IC MCU 8BIT 3.5KB FLASH 28QFN PIC16F882-I/ML, 8 bit Microcontroller PIC 20MHz 2048 Flash, 128B RAM, I2C SPI 28-Pin QFN 8-bit Microcontrollers - MCU 3.5KB Enh FLSH 128 RAM MCU, 8BIT, PIC16F, 20MHZ, QFN-28 IC, 8BIT MCU, PIC16F, 20MHz, QFN-28 IC,PIC16F882-I/ML Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 2048 x 14 字，128 B ROM 闪存, 128 B RAM, 28针 QFN封装 |
| 分类 |
商业参数
| 最小起订量 | 366 | 单位包装 | 61 |
| 其他名称 | PIC16F882IML | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 61 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 16 bit, 2 x 8 bit |
| 以太网 | 0 | RAM 大小 | 128 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | I2C/SPI/USART | 时钟速率 | 20 MHz |
| 分辨率 | 10bit | EEPROM容量 | 128Byte |
| 存储器容量 | 3.5KByte | 存储器类型 | Flash |
| 显示类型 | 0 | I/O 数量 | 24 |
| 额定电压 | 2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :20MHz | 数据转换器 | A/D 11x10b |
| 最大频率 | 20MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 25pins | 分辨率（位） | 16bit |
| 通道数量 | 1 | 模拟输入/输出 | 2 |
| 程序存储器大小 | 3.5 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 11channels | 最小输入电压 | 5.5V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 800 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 6mm | 高度 | 0.95mm |
| 长度 | 6mm | 重量 | 0.0001 |
| 包装方式 | TUBE | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28QFN EP | 冷却的封装 | QFN |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 6 x 6 x 0.95mm |
| 位数 | 28 | 供应商器件封装 | 28-QFN (6x6) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(10 bit) (CCP), 1(10 bit) (ECCP) |
产品信息
| USB | 0 | 系列 | PIC16 |
| 匹配码 | PIC16F882-I/ML | CAN编号 | 0 |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 核心处理器 | PIC |
| 定时器数量 | 3 | 控制器系列 | :PIC16F8xxx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC16 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
