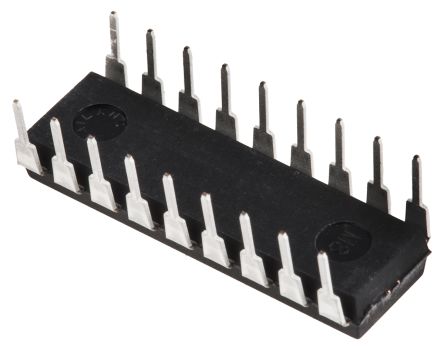

PIC16F84-10/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.75KB Flash 2.5V/3.3V/5V 18-Pin PDIP Tube 8-bit Microcontrollers - MCU 1.75KB 68 RAM 13 I/O 10MHz PDIP18 8 bit MCU PDIP18 IC MCU 8BIT 1.75KB FLASH 18DIP PIC16F84-10/P, 8 bit Microcontroller PIC 10MHz 64, 1K x 14B, words Flash, 68B RAM, 18-Pin PDIP IC, 8BIT FLASH MCU, 16F84, DIP18 I.C.PIC16F84-10/P PIC microcontroller; EEPROM:64B; SRAM:68B; 10MHz; DIP18; 2÷6V Microchip PIC16F 系列 8 bit PIC MCU, 10MHz, 1K x 14 字，64 B ROM 闪存, 68 B RAM, 18针 PDIP封装 PIC16F 1,75K PDIP18 70°C |
| 分类 |
商业参数
| 最小起订量 | 150 | 单位包装 | 25 |
| 其他名称 | PIC16F8410P | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16F84 | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 转速 | 10 MHz | 定时器 | 1 x 8 bit |
| 存储器 | 1.75kB | RAM 大小 | 68 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 接口 | :- | 时钟速率 | 10 MHz |
| EEPROM容量 | 64 x 8 | 存储器容量 | 68 B |
| 存储器类型 | FLASH | I/O 数量 | 13 |
| 位数 | :8 | 额定电压 | 4 → 6 V |
| 看门狗定时器 | 1 | 时钟频率 | :10MHz |
| 最大频率 | 10MHz | 振荡器类型 | External |
| 供电电压 | 2.5|3.3|5 V | 通道数量 | 0 |
| 程序存储器大小 | 1.75 KB | 程序存储器类型 | Flash |
| 8位定时器数量 | 1 | 最小供电电压 | 2...6V |
| 频率（中心/带宽） | 8bit | 最大功耗 | 800 mW |
| 供电电压 (Vcc/Vdd) | 4 V ~ 6 V | ||
机械参数
| 宽度 | 6.86mm | 高度 | 3.43mm |
| 长度 | 22.86mm | 重量 | 0.005 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :18 | 封装形式 | 18PDIP |
| 冷却的封装 | PDIP | 材料表面处理 | :- |
| 总长度 | 22.86 | 包装数量 | PDIP |
| 尺寸/外形 | 22.86 x 6.86 x 3.43mm | 位数 | 18 |
| 外壳尺寸-插件 | 3.3 | 供应商器件封装 | 18-PDIP |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| SPG | 25 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 匹配码 | PIC16F84-10/P | 闪存大小 | :1.75KB |
| 片内RAM（通道数×位宽） | No | 外设 | POR, WDT |
| 架构 | RISC | 核心处理器 | PIC |
| 单元数量 | 1 | 定时器数量 | 1 |
| 控制器系列 | :PIC16F8x | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | 使用的IC/零件 | :PIC16F84-10/P |
| DigiKey可编程 | Yes | 印刷电路板数量 | 18 |
| 微控制器特性 | :In-system Programming, Watchdog | ||
环境参数
| 温度范围 | :Commercial | 测试温度 | 0°C |
| 工作温度 | 0 to 70 °C | ||
