PIC16F631-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.5KB Flash 5V 20-Pin SOIC W Tube 8-bit Microcontrollers - MCU 1.75KB FL 64R 18 I/O Industrial Temp SOIC MCU 8-bit PIC16 PIC RISC 1.75KB Flash 5V 20-Pin SOIC W Tube 8 bit MCU SOIC20 IC MCU 8BIT 1.75KB FLASH 20SOIC PIC16F631-I/SO, 8 bit Microcontroller PIC 20MHz 1024 Flash, 64B RAM, 20-Pin SOIC 8BIT FLASH MCU, SMD, 16F631, SOIC20 MCU,8-Bit,1KWFlash,64RAM,18I/O,SOIC-20 PIC microcontroller; EEPROM:128B; SRAM:64B; 20MHz; SO20; 2÷5.5V Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 1024 x 14 字，128 B ROM 闪存, 64 B RAM, 20针 SOIC封装 PIC16F 1,75K SOIC20 85°C |
| 分类 |
商业参数
| 最小起订量 | 38 | 单位包装 | 38 |
| 其他名称 | PIC16F631ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 38 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16F631 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 18 | 转速 | 20 MHz |
| 定时器 | 1 x 16 bit, 1 x 8 bit | 存储器 | 1.75KBytes |
| RAM 大小 | 64 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | :- | 时钟速率 | 20 MHz |
| 比较器数量 | 2 | EEPROM容量 | 128Byte |
| 存储器容量 | 64 B | 存储器类型 | FLASH |
| I/O 数量 | 17 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :20MHz |
| 最大频率 | 20MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 12pins | 通道数量 | 0 |
| 模拟输入/输出 | 0 | 非易失性存储器 | 128Bytes |
| 程序存储器大小 | 1.5 KB | 程序存储器类型 | Flash |
| 8位定时器数量 | 1 | 最小供电电压 | 4.5 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 800 mW |
| 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 12.8mm | 重量 | 0.000789 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 12.8 |
| 包装数量 | SOIC W | 尺寸/外形 | 12.8 x 7.5 x 2.35mm |
| 位数 | 20 | 外壳尺寸-插件 | 2.05(Min) |
| 供应商器件封装 | 20-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(ECCP) | ||
产品信息
| USB | 0 | 类型 | PIC microcontroller |
| 系列 | PIC16 | 匹配码 | PIC16F631-I/SO |
| 闪存大小 | :1.75KB | 片内RAM（通道数×位宽） | No |
| 外设 | Brown-out Detect/Reset, POR, WDT | 架构 | RISC |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 32kHz, 8MHz | 单元数量 | 1 |
| 定时器数量 | 2 | 控制器系列 | :PIC16F6xx |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC16 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 20 |
| 微控制器特性 | :2 Comparators, WDT, ICSP | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
文档与媒体
相关型号
AC164039
Microchip Technology
Sockets & Adapters PIC16F685 DIP/SOIC Socket Module 20P MODULE SKT PROMATE II 20DIP/SOIC
AC162061
microchip
Development Tools, Headers For ICD Devices Sockets & Adapters ICD 2 Header Intrfce Header Interface PIC16F690 leadfree HEADER INTRFC MPLAB ICD2 20PIN AC162061, Header, 8 bit, PIC, Header Interface for PIC16F690 MPLAB ICD HEADER, FOR PIC16F690 MPLABICD2HeaderInterfaceforPIC16F690(20P) Adapter: debug header; PIC16F690 Debug header for PIC16F690 - PIC16F690, AC162061, Microchip Microchip 8 位 MCU 针座 微控制器开发套件
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件

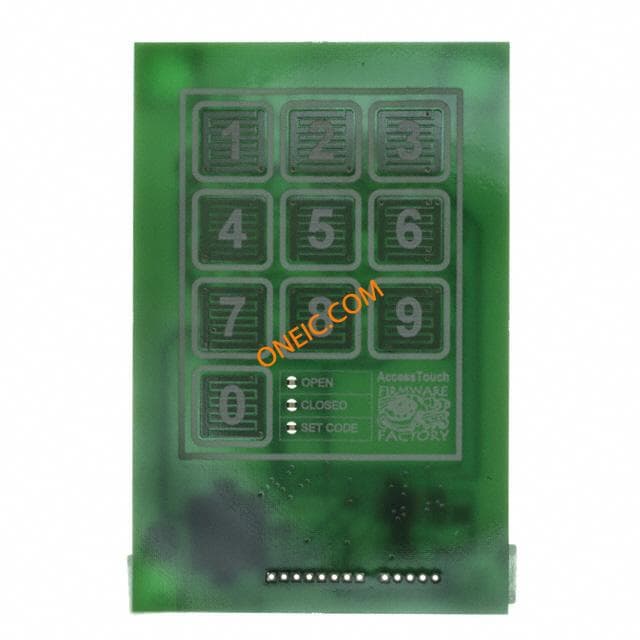

ACCESS-TOUCH-EVAL
