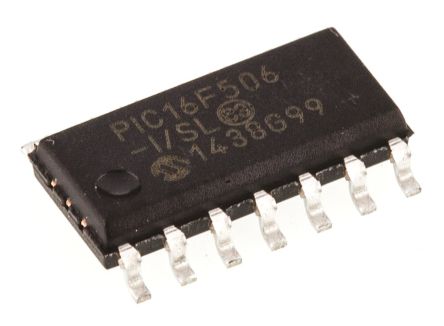

PIC16F506-I/SL
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.5KB Flash 2.5V/3.3V/5V 14-Pin SOIC N Tube 8 bit MCU SOIC14 IC MCU 8BIT 1.5KB FLASH 14SOIC PIC16F506-I/SL, 8 bit Microcontroller PIC 20MHz 1K Flash, 67B RAM, 14-Pin SOIC 8-bit Microcontrollers - MCU 1.5KB 72 RAM 12 I/O Ind Temp SOIC14 IC, 8BIT FLASH MCU, SMD, SOIC14 SOIC-14.150inTUBE,1.5KBFlash,67RAM,12I/O,Comparator,8bitADC PIC microcontroller; SRAM:67B; 20MHz; SO14; 2.5÷5.5V Microcontroller 8 Bit SOIC-14,20 MHz, PIC16F506-I/SL, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 1024 字 ROM 闪存, 67 B RAM, 14针 SOIC封装 PIC16F 1,5K SOIC14 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 57 |
| 其他名称 | PIC16F506ISL | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 57 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 输入端 | 11 | 转速 | 20 MHz |
| 定时器 | 1 x 8 bit | 存储器 | 1.5KBytes |
| RAM 大小 | 67 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | :- | 时钟速率 | 20 MHz |
| 比较器数量 | 2 | 存储器容量 | 1.5KByte |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 12 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 2 → 5.5 V |
| 时钟频率 | :20MHz | 数据转换器 | A/D 4x8b |
| 最大频率 | 20MHz | DAC数量 | 0 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 12pins | 分辨率（位） | 8bit |
| 通道数量 | 0 | 模拟输入/输出 | 3-Channel,8-Bit |
| 非易失性存储器 | 128Bytes | 程序存储器大小 | 1.5 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 0channels |
| 8位定时器数量 | 1 | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 8bit | 最大功耗 | 700 mW |
| 每元件位数 | 8 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 3.9mm | 高度 | 1.5mm |
| 长度 | 8.65mm | 重量 | 0.000175 |
| 包装方式 | TUBE | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14SOIC N |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 25 | 尺寸/外形 | 8.65 x 3.9 x 1.5mm |
| 位数 | 14 | 供应商器件封装 | 14-SOIC |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| SPG | 25 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 匹配码 | PIC16F506-I/SL | CAN编号 | 0 |
| 闪存大小 | :1.5KB | SPI编号 | 0 |
| 片内RAM（通道数×位宽） | 3-chx8-bit | 外设 | POR, WDT |
| 架构 | RISC | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 4MHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 1 |
| 控制器系列 | :PIC16F5xx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | 使用的IC/零件 | :PIC16F506-I/SL |
| A/D转换器数量 | :4 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
