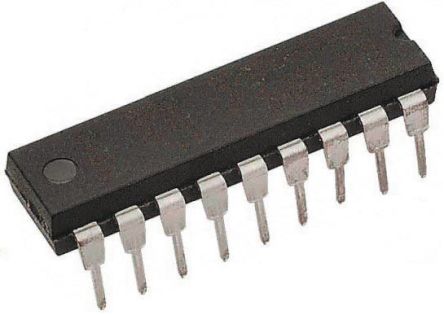

PIC16C621A-20/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1.75KB EPROM 3.3V/5V 18-Pin PDIP Tube 8-bit Microcontrollers - MCU 1.75KB 96 RAM 13 I/O 1.75 KB OTP, 96 RAM, 13 I/O IC MCU 8BIT 1.75KB OTP 18DIP Microchip PIC 系列 8 bit PIC MCU, 40MHz, 1 kB ROM EEPROM, 96 B RAM, 18针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 378 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 25 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | 标准封装名称 | PDIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | No | ||
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 8 位 |
| RAM 大小 | 96 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 时钟速率 | 40 MHz |
| 存储器容量 | 96 B | 存储器类型 | EEPROM |
| I/O 数量 | 13 | 计数器/定时器 | 1 |
| 额定电压 | 2.7 | 看门狗定时器 | 1 |
| 数据转换器 | EPROM | FPGA 核心单元数 | PIC |
| 最大频率 | 40MHz | 振荡器类型 | External |
| 供电电压 | 3.3|5 V | 分辨率（位） | No ADC |
| 模拟输入/输出 | 2 | 程序存储器大小 | 1.75 KB |
| 程序存储器类型 | EPROM | 最小供电电压 | 5.5 |
| 最大功耗 | 1000 mW | 计数器/定时器数量 | 8 Timer |
| 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.112mm | 高度 | 3.81mm |
| 长度 | 23.5mm | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | 通孔 |
| 安装样式 | Through Hole | 引脚数 | 18 |
| 封装形式 | 18PDIP | 包装数量 | PDIP |
| 尺寸/外形 | 22.99 x 6.6 x 3.68mm | 位数 | 18 |
| 供应商器件封装 | 18-PDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC16 | 功能 | Y |
| 片内RAM（通道数×位宽） | No | 外设 | Brown-out Detect/Reset, POR, WDT |
| 架构 | RISC | 制造商全称 | Microchip Technology |
| 架构类型 | RISC | 核心处理器 | PIC |
| 定时器数量 | 8 | 定时器分辨率 | 8Bit |
| 射频系列/标准 | PIC16 | DigiKey可编程 | Yes |
| 输入数量及类型 | 13 I/O | ||
环境参数
| 工作温度 | 0 to 70 °C | ||
