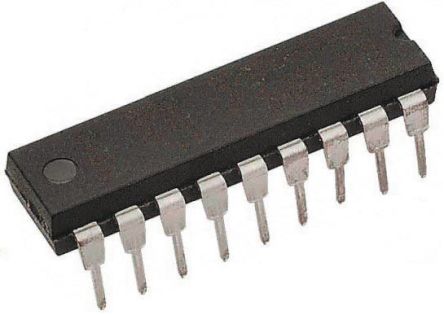

PIC16C56A-20I/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 1KB EPROM 5V 18-Pin PDIP Tube 1.5 KB OTP, 25 RAM, 12 I/O IC MCU 8BIT 1.5KB OTP 18DIP 8-bit Microcontrollers - MCU 1.5KB 25 RAM 12 I/O 20MHz IndTemp PDIP18 Microchip PIC 系列 8 bit PIC MCU, 20MHz, 1 kB ROM EEPROM, 25 B RAM, 18针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 336 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 25 |
| 其他名称 | PIC16C56A20IP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 8 位 |
| RAM 大小 | 25 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 时钟速率 | 20 MHz |
| 存储器容量 | 25 B | 存储器类型 | EEPROM |
| I/O 数量 | 12 | 计数器/定时器 | 1 |
| 看门狗定时器 | 1 | FPGA 核心单元数 | PIC |
| 最大频率 | 20MHz | 振荡器类型 | External |
| 供电电压 | 5 V | 分辨率（位） | No ADC |
| 程序存储器大小 | 1 KB | 程序存储器类型 | EPROM |
| 最大功耗 | 800 mW | 计数器/定时器数量 | 1 Timer |
| 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V | ||
机械参数
| 宽度 | 6.6mm | 高度 | 3.68mm |
| 长度 | 22.9mm | 包装方式 | Tube |
| 安装类型 | 通孔 | 安装样式 | Through Hole |
| 引脚数 | 18 | 封装形式 | 18PDIP |
| 包装数量 | PDIP | 尺寸/外形 | 22.9 x 6.6 x 3.68mm |
| 供应商器件封装 | 18-PDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| 系列 | PIC16 | 功能 | Y |
| 片内RAM（通道数×位宽） | No | 外设 | POR, WDT |
| 制造商全称 | Microchip Technology | 架构类型 | RISC |
| 核心处理器 | PIC | 定时器数量 | 1 |
| 定时器分辨率 | 8Bit | 射频系列/标准 | PIC16 |
| 输入数量及类型 | 12 I/O | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
