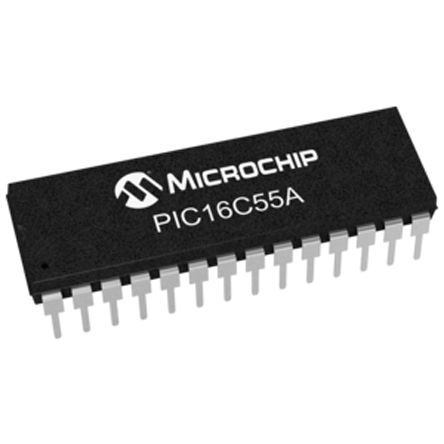

PIC16C55A-20/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 512byte EPROM 5V 28-Pin PDIP Tube 8 bit MCU PDIP28 IC MCU 8BIT 768B OTP 28DIP PIC16C55A-20/P, 8 bit Microcontroller PIC 20MHz 512 EPROM, 24B RAM, 28-Pin PDIP 8-bit Microcontrollers - MCU .75KB 24 RAM 20 I/O 20 MHz PDIP-28 PIC16C55A-20/P PIC microcontroller; SRAM:24B; 20MHz; DIP28; 2.5÷5.5V Microcontroller 8 Bit DIL-28, PIC16C55A-20/P, Microchip Microchip PIC 系列 8 bit PIC MCU, 20MHz, 512 x 12 字 ROM EPROM, 24 B RAM, 28针 PDIP封装 PIC16C 0,75K PDIP28 70°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 15 | 单位包装 | 15 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 15 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 8 bit |
| 存储器 | 0.75kB | RAM 大小 | 24 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 时钟速率 | 40 MHz | 存储器容量 | 24 B |
| 存储器类型 | OTP | I/O 数量 | 20 |
| 额定电压 | 2.5 → 5.5 V | 看门狗定时器 | 1 |
| 最大频率 | 20MHz | 振荡器类型 | External |
| 供电电压 | 5 V | 通道数量 | 0 |
| 程序存储器大小 | 512 byte | 程序存储器类型 | EPROM |
| 8位定时器数量 | 1 | 最小供电电压 | 2.5...5.5V |
| 频率（中心/带宽） | 8bit | 最大功耗 | 800 mW |
| 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V | ||
机械参数
| 宽度 | 14.22mm | 高度 | 4.06mm |
| 长度 | 37.21mm | 重量 | 9.34 g |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | 28PDIP |
| 冷却的封装 | PDIP | 包装数量 | 15 |
| 尺寸/外形 | 37.21 x 14.22 x 4.06mm | 位数 | 28 |
| 供应商器件封装 | 28-PDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| SPG | 15 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 匹配码 | PIC16C55A-20/P | 片内RAM（通道数×位宽） | No |
| 外设 | POR, WDT | 架构 | RISC |
| 核心处理器 | PIC | 单元数量 | 1 |
| 定时器数量 | 1 | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | ||
环境参数
| 测试温度 | 0°C | 工作温度 | 0 to 70 °C |
