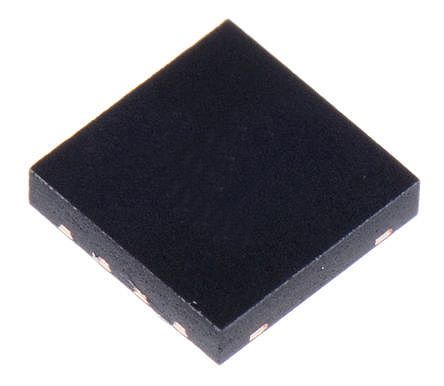

PIC12F1840-I/MF
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC12 PIC RISC 7KB Flash 3.3V/5V 8-Pin DFN EP Tube 8-bit Microcontrollers - MCU 7KB Flash EEPROM 256b nanoWatt 7 KB Flash, 256 bytes RAM, 32 MHz In IC MCU 8BIT 7KB FLASH 8DFN MCU,PIC12,XLP,8MIPS,7K Flash,DFN8 MCU, 8BIT, 7K FLASH, 8DFN IC,MCU;8-Bit;7KB;RAM,256B;8MIPS;Timers,2x8-Bit,1x16-Bit;A/D,12-Ch,10-Bit;DFN-8 PIC microcontroller; EEPROM:256B; SRAM:256B; 32MHz; DFN8 Microcontroller 8 Bit DFN-8, PIC12F1840-I/MF, Microchip Microchip PIC12F 系列 8 bit PIC MCU, 32MHz, 7 kB ROM 闪存, 256 B RAM, 8针 DFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 660 | 单位包装 | 120 |
| 其他名称 | PIC12F1840IMF | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 转速 | 32 MHz | 定时器 | 2 x 8 bit |
| 存储器 | 7kB | RAM 大小 | 256 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 32 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 32 MHz | EEPROM容量 | 256 x 8 |
| 存储器容量 | 256 B | I/O 数量 | 5 |
| 额定电压 | 2.3 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :32MHz | 数据转换器 | A/D 4x10b, D/A 1x5b |
| 最大频率 | 32MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 3.3|5 V |
| 分辨率（位） | 10bit | 通道数量 | 4 |
| 程序存储器大小 | 7 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 4 | 8位定时器数量 | 2 |
| 最小供电电压 | 2.5 V | 频率（中心/带宽） | 8bit |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2.3 V ~ 5.5 V | ||
机械参数
| 宽度 | 3mm | 高度 | 1mm |
| 长度 | 3mm | 重量 | 0.00005 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8DFN EP | 冷却的封装 | DFN |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 25 |
| 尺寸/外形 | 3 x 3 x 1mm | 位数 | 8 |
| 供应商器件封装 | 8-DFN-EP (3x3) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(1 Channel) | ||
产品信息
| SPG | 25 | 类型 | PIC microcontroller |
| 系列 | PIC12 | 产品特性 | XLP mode |
| 片内RAM（通道数×位宽） | 4-chx10-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, LIN, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 32MHz, 32kHz | 单元数量 | 1 |
| 定时器数量 | 3 | 控制器系列 | :PIC12F18xx |
| 射频系列/标准 | PIC12 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
