点击放大查看

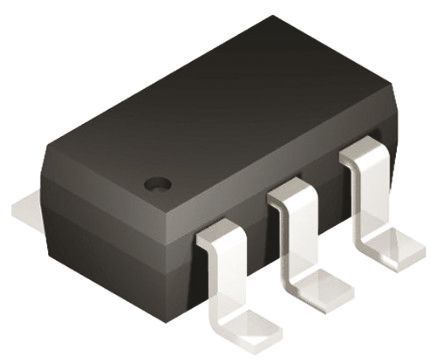

PIC10F220T-I/OT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC10 PIC RISC 384byte Flash 2.5V/3.3V/5V 6-Pin SOT-23 T/R 8 bit MCU SOT-23 IC MCU 8BIT 384B FLASH SOT23-6 MCU; 8-bit; 256 Flash; 16 RAM; 4 I/O; SOT-23-6 8-bit Microcontrollers - MCU 256 X 12 SOT-23-6 8BIT FLASH MCU, 10F220, SOT-23-6 MCU,8-Bit,256Flash,16RAM,4I/O,SOT-23-6 PIC microcontroller; SRAM:16B; 8MHz; SOT23-6; 2÷5.5V Microcontroller 8 Bit SOT-23-6, PIC10F220T-I/OT, Microchip Microchip PIC10F 系列 8 bit PIC MCU, 8MHz, 256 字 ROM 闪存, 16 B RAM, 6针 SOT-23封装 PIC10F 0,375K SOT-23 85°C |
| 分类 |
商业参数
| 最小起订量 | 3000 | 单位包装 | 3000 |
| 其他名称 | PIC10F220T-I/OTCT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :10F220 | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 3 | 转速 | 8 MHz |
| 定时器 | 1-8-bit | 存储器 | 384Bytes |
| RAM 大小 | 16 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 8MHz |
| 接口 | USB | 时钟速率 | 8 MHz |
| 比较器数量 | 0 | 存储器容量 | 0.5KByte |
| 存储器类型 | FLASH | I/O 数量 | 4 |
| 电压范围 | 2-5.5V | 位数 | 8 |
| 额定电压 | 2 | 看门狗定时器 | 1 |
| 时钟频率 | :8MHz | 数据转换器 | A/D 2x8b |
| 最大频率 | 4MHz | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 4pins |
| 通道数量 | 0 | 模拟输入/输出 | 2-Channel,8-Bit |
| 非易失性存储器 | 0Bytes | 程序存储器大小 | 384 byte |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 2 |
| 8位定时器数量 | 1 | 最小供电电压 | 2...5.5V |
| 最大功耗 | 800 mW | 每元件位数 | 8 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V | ||
机械参数
| 宽度 | 1.63 | 重量 | 0.000033 |
| 包装方式 | REEL | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :6 |
| 封装形式 | 6SOT-23 | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 2.95 | 包装数量 | SOT-23 |
| 位数 | 6 | 外壳尺寸-插件 | 1.1 |
| 供应商器件封装 | SOT-23-6 | 核心数/总线宽度 | 8 Bit |
产品信息
| SPG | 3000 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC10 |
| 产品特性 | 2-mTouch | 匹配码 | PIC10F220T-I/OT |
| CAN编号 | 0 | 闪存大小 | :0.375KB |
| SPI编号 | 0 | 片内RAM（通道数×位宽） | 2-chx8-bit |
| 外设 | POR, WDT | 架构 | RISC |
| 核心处理器 | PIC | 单元数量 | 1 |
| 定时器数量 | 1 | 控制器系列 | :PIC10F2xx |
| 标准交期 | 24 weeks | 射频系列/标准 | PIC10 |
| 使用的IC/零件 | :PIC10F220T-I/OT | DigiKey可编程 | Yes |
| 印刷电路板数量 | 6 | 微控制器特性 | :ADC, DRT, WDT, ICSP |
| A/D转换器数量 | :2 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
文档与媒体
相关型号
AC162070
microchip
Evaluation Board For Headers For ICD Devices Sockets & Adapters ICD 2 Header Intrfce MPLAB ICD 2 Header Interface HEADER INTRFC MPLAB ICD2 8/14P AC162070, Header, 8 bit, PIC, Header Interface for PIC10F220/222, PIC12F510, and PIC16F506 MPLAB ICD HEADER, FOR PIC10F222 HEADERI/F,AC162070 Adapter: debug header; PIC10F220,PIC10F222,PIC12F510,PIC16F506 Microchip 8 位 MCU 针座 微控制器开发套件 MPLAB ICD Header Interface
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件
AC163020
microchip
Universal Programmer Board, Development Kit Sockets & Adapters PIC10F2XX Uni. Prog. Brd PIC10F2XX Univer. Prog. Adapter ADAPTER PROGRAMMER PIC10F2XX AC163020, Adapter, 8 bit, PIC, Programmer Adapter PIC10FProgramMERADAPTER(SOT-23),PICKIT Adapter: DIP8-SOT23-6; PIC10F; Package: DIP8,SOT23-6 Microcontroller programming adapter PC hosted mode, AC163020, Microchip Microchip 8 位 MCU 微控制器开发套件
AC163021
microchip
Adapter Kit For 6 LSOT23 To 8P Dip Sockets & Adapters 6L DIP Adapter Kit 6L SOT-23 to 8P DIP Adapter Kit KIT ADAPTER SOT23-6 TO 8P DIP AC163021, Chip Programming Adapter, For Microchip Development Kit AdapterKits,6LSOT-23to8PDIPAdapterKit PIC10F2xx SOT-23 to DIP-8 adapter kit, AC163021, Microchip , 芯片编程适配器, 使用于Microchip 开发套件
AC164320
microchip
80L TQFP PM3 SOCKET MODULE FOR Sockets & Adapters 80L TQFP PM3 17C7XX 80L TQFP Socket Module for MPLAB PM3 MODULE SKT MPLAB PM3 80TQFP MPLAB PM3 Socket Module For 80L TQFP
SW500005
microchip
Compiler, HI Tech C Compiler For PIC10/12/16 MCUs Development Software HI-TECH PICC STD Compiler Hi-Tech C Comp.for PIC10/PIC12/PIC16ROHS PICC STD Compilers,HI-TECHCCompilerforPIC10/12/16MCUs-Standard Hi-Tech C Compiler for PIC10/12/16 Microcontrollers
