点击放大查看

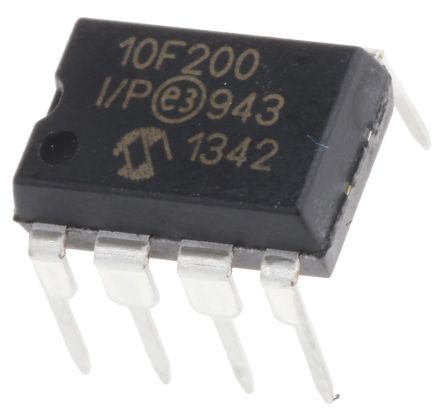

PIC10F200-I/P

制造商	Microchip Technology Inc.
描述	MCU 8-Bit PIC10 PIC RISC 384Byte Flash 2.5V/3.3V/5V 8-Pin PDIP Tube 8-bit Microcontrollers - MCU .375kBF 16RM 4I/O Ind Temp PDIP8 MCU 8-bit PIC10 PIC RISC 384byte Flash 2.5V/3.3V/5V 8-Pin PDIP Tube IC MCU 8BIT 384B FLASH 8DIP PIC10F200-I/P, 8 bit Microcontroller PIC 4MHz 256 x 12words Flash, 16B RAM, 8-Pin PDIP IC, 8BIT FLASH MCU, 10F200, DIP8 8-Pin,384BFlash,16RAM,4I/O PIC microcontroller; SRAM:16B; 4MHz; DIP8; 2÷5.5V Microcontroller 8 Bit DIL-8, PIC10F200-I/P, Microchip Microchip PIC10F 系列 8 bit PIC MCU, 4MHz, 256 x 124 字 ROM 闪存, 16 B RAM, 8针 PDIP封装
分类	集成电路嵌入式微控制器应用处理器

商业参数

其他名称	PIC10F200IP	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	60
标准封装名称	PDIP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:10F200	抗辐射加固	No
认证机构	No

电气参数

输入端	4	转速	4 MHz
定时器	1 x 8 bit	存储器	384Bytes
RAM 大小	16 byte	内核大小	8-Bit
核心类型	PIC	频率	4 MHz
接口	USB	时钟速率	4 MHz
比较器数量	0	存储器容量	16 B
存储器类型	:Flash	I/O 数量	4
电压范围	2-5.5V	位数	8
额定电压	2 → 5.5 V	看门狗定时器	1
时钟频率	:4MHz	最大频率	4MHz
振荡器类型	Internal	供电电压	2.5\|3.3\|5 V
通道数量	0	模拟输入/输出	0
非易失性存储器	0Bytes	程序存储器大小	384 byte
程序存储器类型	Flash	8位定时器数量	1
最小供电电压	2 V	频率（中心/带宽）	8bit
最大功耗	800 mW	每元件位数	:8
供电电压 (Vcc/Vdd)	2 V ~ 5.5 V

机械参数

宽度	0.28in	高度	0.195in
长度	0.4in	重量	0.000833
包装方式	Tube	引脚样式	Through Hole
端接方式	:Through Hole	安装类型	Through Hole
安装样式	Through Hole	引脚数	:8
封装形式	8PDIP	冷却的封装	PDIP
材料表面处理	:-	总长度	9.27
包装数量	PDIP	尺寸/外形	0.4 x 0.28 x 0.195in
位数	8	外壳尺寸-插件	3.3
供应商器件封装	18-PDIP	核心数/总线宽度	8 Bit

产品信息

SPG	60	USB	0
类型	PIC microcontroller	系列	PIC10
闪存大小	:0.375KB	片内RAM（通道数×位宽）	No
外设	POR, WDT	架构	RISC
可编程性	Yes	核心处理器	PIC
内置振荡器	4MHz	单元数量	1
定时器数量	1	控制器系列	:PIC10F2xx
射频系列/标准	PIC10	使用的IC/零件	:PIC10F200-I/P
DigiKey可编程	Yes	印刷电路板数量	8
微控制器特性	:Static, Flash, CMOS

环境参数

温度范围	:Industrial	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PIC10F200,2,4,6 Datasheet Update 25/Oct/2013

Palladium Coated Copper Wire 18/Sep/2013

Palladium Coated Copper Wire 23/Aug/2013

Qualification SPDIP-28L, PDIP-8/16L 18/Sep/2013

Qualification Copper Wire 17/Mar/2014

Qualification Copper Bond Wire 04/Jul/2014

Qualification Revision 23/Aug/2013

Qualification Revision 06/Feb/2014

41239A.pdf

PIC10F20x Datasheet

PIC10F200/2/4/6 Data Sheet Errata

Tips N Tricks Guide

MPLAB XC8 C Compiler User's Guide

PIC10F20x Programming Spec

41239D.pdf
