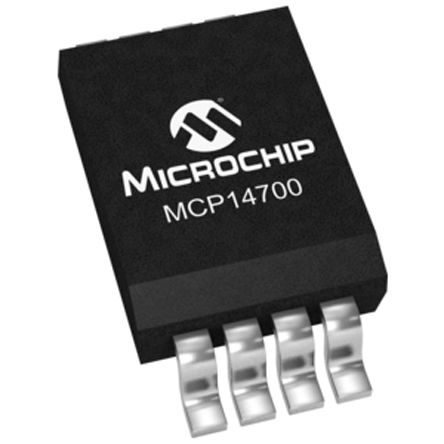

MCP14700-E/SN
| 制造商 | Microchip Technology Inc. |
| 描述 | MOSFET DRVR 3.5A 2-OUT Hi/Lo Side Non-Inv 8-Pin SOIC N Tube Power Driver ICs 4A Hi-Side MOSFET Driver 2xMOSFETDr 2.0A 36V N SOIC SMD IC MOSFET DRIVER HIGH/LOW 8SOIC MOSFET synchronous driver, 4A, SOIC8 Gate Drivers 4A Hi-Side MOSFET Driver IC, MOSFET DRIVER, HIGH/LOW, 8SOIC MOSFETsynchronousdriver,4A,SOIC8 Driver; 2A; Channels:2; non-inverting; 4.5÷5.5V; SO8 Microchip 双 MOSFET 功率驱动器, 2A, 非反相, 8针 SOIC封装 |
| 分类 |
商业参数
| 最小起订量 | 300 | 产品 | MOSFET Gate Drivers |
| 单位包装 | 100 | 其他名称 | MCP14700ESN |
| 产品类别 | Power Driver ICs | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 汽车级 | NO |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 故障保护 | NANY/N/NA/NAN | ||
电气参数
| 输出端 | non-inverting | 下降时间 | 10 ns |
| 延迟时间 | 27ns | 输入类型 | Non-Inverting |
| 额定电压 | 4.5 V | 开通延迟时间 | 36 ns |
| 上升时间（典型） | 10(Typ) ns | 输出电流 | 80 uA |
| 供电电流 | 0.045(Typ) mA | 关断延迟时间 | 36 ns |
| 驱动电路 | High and Low Side | 供电电压 | 5.5 V |
| 输出数量 | 2 | 通道数量 | 2 |
| 峰值输出电流 | 3.5(Typ) A | 最小输入电压 | 36V |
| 最小供电电压 | 5.5 V | 输入逻辑低电平 | CMOS/TTL |
| 传播延迟时间 | 36 ns | 输入逻辑高电平 | CMOS|TTL |
| 导通电阻（最大） | NY/N/NA/NAN | 反向恢复时间（trr） | 10ns |
| 传播速度（VoP） | 4.5V | 滑臂电阻（欧姆）（典型） | 1|1 Ohm |
| 峰值脉冲电流（10/1000µs） | 2A | 漏电流（IS(off)）（最大） | NY/N/NA/NAN |
| 冲击放电电流 (8/20µs) | 10ns | 高侧电压（自举）最大 | 36V |
机械参数
| 宽度 | 3.9mm | 高度 | 1.25mm |
| 长度 | 4.9mm | 重量 | 0.000175 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 100 | 尺寸/外形 | 4.9 x 3.9 x 1.25mm |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| SPG | 100 | 类型 | High and Low Side Gate Driver |
| 基本单元 | :14700 | 匹配码 | MCP14700-E/SN |
| 配置 | High and Low Side, Synchronous | 单元数量 | 1 |
| 模块/板类型 | :High Side, Low Side | 驱动器数量 | Single |
| 标准交期 | 14 weeks | 应用细节 | 2xDriver |
| 配置数 | 1 | ||
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | -40°C |
