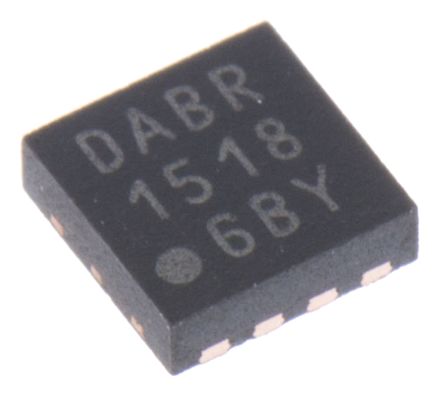

MCP14700-E/MF
| 制造商 | Microchip Technology Inc. |
| 描述 | MOSFET DRVR 3.5A 2-OUT Hi/Lo Side Non-Inv 8-Pin DFN EP Tube 2xMOSFETDr 2.0A 36V N DFN SMD IC MOSFET DRIVER HIGH/LOW 8DFN Gate Drivers 4A Hi-Side MOSFET Driver IC, MOSFET DRIVER, HIGH/LOW, 8DFN Driver; 2A; Channels:2; non-inverting; 4.5÷5.5V; DFN8 Microchip 双 MOSFET 功率驱动器, 2A, 非反相, 8针 DFN封装 |
| 分类 |
商业参数
| 最小起订量 | 240 | 产品 | MOSFET Gate Drivers |
| 单位包装 | 120 | 其他名称 | MCP14700EMF |
| 产品类别 | Gate Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 120 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | 故障保护 | NANY/N/NA/NAN |
电气参数
| 输出端 | non-inverting | 下降时间 | 10 ns |
| 延迟时间 | 27ns | 输入类型 | Non-Inverting |
| 额定电压 | 4.5 V | 开通延迟时间 | 36 ns |
| 上升时间（典型） | 10(Typ) ns | 输出电流 | 2000 mA |
| 供电电流 | 0.045(Typ) mA | 关断延迟时间 | 36 ns |
| 驱动电路 | High and Low Side | 供电电压 | 4.5 V ~ 5.5 V |
| 输出数量 | 2 | 通道数量 | 2 |
| 峰值输出电流 | 3.5(Typ) A | 最小输入电压 | 36V |
| 最小供电电压 | 5.5 V | 传播延迟时间 | :27ns |
| 输入逻辑高电平 | CMOS|TTL | 导通电阻（最大） | NY/N/NA/NAN |
| 反向恢复时间（trr） | 10ns | 传播速度（VoP） | 4.5V |
| 滑臂电阻（欧姆）（典型） | 1|1 Ohm | 峰值脉冲电流（10/1000µs） | 2A |
| 漏电流（IS(off)）（最大） | NY/N/NA/NAN | 冲击放电电流 (8/20µs) | 10ns |
| 高侧电压（自举）最大 | 36V | ||
机械参数
| 重量 | 0.00005 | 包装方式 | TUBE |
| 封装体颜色 | :DFN | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8DFN EP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 120 | 供应商器件封装 | 8-DFN-EP (3x3) |
产品信息
| SPG | 120 | 类型 | High and Low Side Gate Driver |
| 基本单元 | :14700 | 匹配码 | MCP14700-E/MF |
| 配置 | High and Low Side, Synchronous | 单元数量 | 1 |
| 模块/板类型 | :High Side, Low Side | 驱动器数量 | Single |
| 标准交期 | 14 weeks | 应用细节 | xDriver |
| 配置数 | 1 | ||
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | -40°C |
