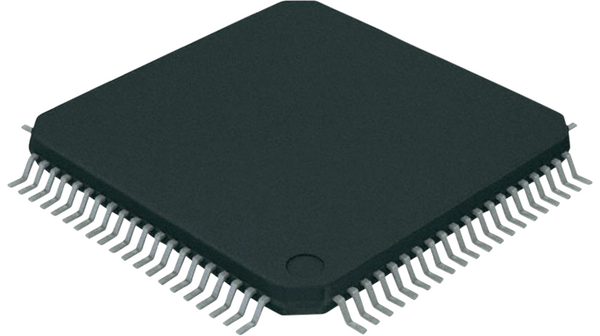

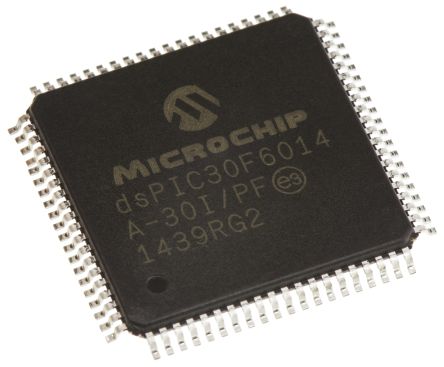

DSPIC30F6014A-30I/PF
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit dsPIC30 dsPIC RISC 144KB Flash 2.5V/3.3V/5V 80-Pin TQFP Tray MCU 16-bit dsPIC30F dsPIC RISC 144KB Flash 5V 80-Pin TQFP Tray 16 bit MCU IC DSC 16BIT 144KB FLASH 80TQFP DSPIC30F6014A-30I/PF, 16 bit Microcontroller dsPIC 30MIPS 144kb Flash, 8192B RAM, I2C SPI 80-Pin TQFP Digital Signal Processors & Controllers - DSP, DSC 30MIPS 144 KB 16BIT MCU/DSP, 144K FLASH, TQFP80 16-BitMCU/DSP80LD30MIPS144KBFlash Microcontroller 16 Bit TQFP-80, DSPIC30F6014A-30I/PF, Microchip MCU/DSP,16 Bit,dsPIC30F6014A-30I/PF dsPIC30 144K TQFP80 14x14 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 产品 | DSCs |
| 单位包装 | 90 | 其他名称 | DSPIC30F6014A30IPF |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 90 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 68 | 转速 | 30 MHz |
| 定时器 | 5 x 16 bit | 存储器 | 144KBytes |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 频率 | 30 MHz |
| 接口 | CAN/I2C/SPI/UART | 时钟速率 | 30 MHz |
| 比较器数量 | 0 | 分辨率 | 16bit |
| EEPROM容量 | 4096Byte | 存储器容量 | 144KByte |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 68 | 电压范围 | 2.5-5.5V |
| 位数 | 12 | 核心电压 | :5.5V |
| 额定电压 | 2.5 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | 30MIPS | 数据转换器 | A/D 16x12b |
| 最大频率 | 30MHz | DAC数量 | 8 |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 68pins |
| RS-232（422、485） | 2 | 分辨率（位） | 12Bit |
| 通道数量 | 1 | 模拟输入/输出 | 16-Channel,12-Bit |
| 非易失性存储器 | 4KBytes | 程序存储器大小 | 144 KB |
| 程序存储器类型 | Flash | 工作频率 | :40MHz |
| ADC/DAC 数量 | 16 | 最小供电电压 | 4.5 V |
| 频率（中心/带宽） | 16bit | 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V |
机械参数
| 宽度 | 14mm | 高度 | 1.05mm |
| 长度 | 14mm | 重量 | 0.006667 |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 引脚间距 | :0.65mm |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :80 | 封装形式 | 80TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 14 | 包装数量 | TQFP |
| 尺寸/外形 | 14 x 14 x 1.05mm | 位数 | 80 |
| 外壳尺寸-插件 | 1 | 供应商器件封装 | 80-TQFP (14x14) |
| 核心数/总线宽度 | 16 Bit | 脉冲宽度失真（最大） | 8(16 bit) |
产品信息
| SPI | 2 | USB | No |
| 类型 | dsPIC30 | 系列 | dsPIC30F |
| 产品特性 | CAN Controller | 协议 | 1 |
| 基本单元 | :30 | 匹配码 | DSPIC30F6014A-30I/PF |
| CAN编号 | 2 | 闪存大小 | :144KB |
| SPI编号 | 2 | 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | AC'97, Brown-out Detect/Reset, I²S, LVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | dsPIC | 定时器数量 | 5 |
| 标准交期 | 14 weeks | 射频系列/标准 | dsPIC30 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 80 |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
文档与媒体
相关型号
DM300019
microchip
Starter Development Board Offers An Economical Way To Evaluate Both The PIC24 And DSPIC Digital Signal Controller Development Boards & Kits - PIC / DSPIC dsPICDEM 80L Starter Demo Board BOARD DEMO DSPICDEM 80L STARTER DM300019, Development Kit, 16 bit, dsPIC DEV BOARD, DSPIC, 30F6014A, DSPIC33F Microchip 16 位 MCU 微控制器开发套件
