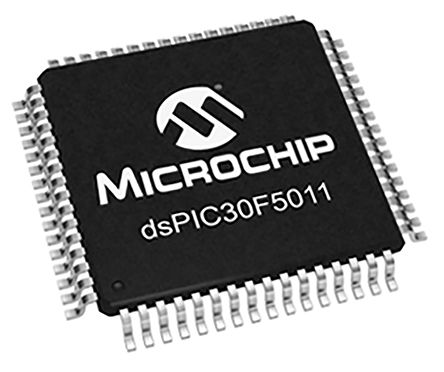

DSPIC30F5011-30I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit dsPIC30 dsPIC RISC 96KB Flash 2.5V/3.3V/5V 64-Pin TQFP Tray MCU 16-bit dsPIC30F dsPIC RISC 66KB Flash 5V 64-Pin TQFP Tray 16 bit MCU / DSP TQFP64 IC DSC 16BIT 66KB FLASH 64TQFP Digital Signal Processors & Controllers - DSP, DSC 30MHz 66KB Flash 16-BitMCU/DSP64LD30MIPS66KBFlash DsPIC microcontroller; Memory:66kB; SRAM:4096B; TQFP64; 2.5÷5.5V Microchip 16bit 数字信号处理器 DSP, 25MHz, 66 kB ROM 闪存, 4096 B RAM, 64针 TQFP封装 dsPIC30 66K TQFP64 125°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 160 | 产品 | DSCs |
| 单位包装 | 160 | 产品类别 | Digital Signal Processors & Controllers - DSP, DSC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 52 | 转速 | 30 MHz |
| 定时器 | 5-16-bit,2-32-bit | 存储器 | 66KBytes |
| RAM 大小 | 4 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 频率 | 30 MHz |
| 接口 | CAN/I2C/SPI/UART | 时钟速率 | 30 MHz |
| 比较器数量 | 0 | EEPROM容量 | 1024Byte |
| 存储器容量 | 12KByte | 存储器类型 | FLASH |
| 显示类型 | no | I/O 数量 | 52 |
| 电压范围 | 2.5-5.5V | 位数 | 12 |
| 额定电压 | 4.75 | 时钟频率 | 30MIPS |
| 数据转换器 | A/D 16x12b | 最大频率 | 20MHz |
| DAC数量 | 8 | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 20pins | RS-232（422、485） | 2 |
| 分辨率（位） | 12Bit | 通道数量 | 1 |
| 模拟输入/输出 | 16-Channel,12-Bit | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 96 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16 | 最小供电电压 | 2.2/2.5 V |
| 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V | ||
机械参数
| 宽度 | 10 | 重量 | 2.31 g |
| 包装方式 | TRAY | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 总长度 | 10 | 包装数量 | TQFP |
| 位数 | 64 | 外壳尺寸-插件 | 1 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 16 Bit |
产品信息
| SPI | 2 | SPG | 160 |
| USB | No | 类型 | dsPIC30 |
| 系列 | dsPIC30F | 产品特性 | CAN Controller |
| 协议 | 1 | 匹配码 | DSPIC30F5011-30I/PT |
| CAN编号 | 0 | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 16-chx12-bit | 外设 | AC'97, Brown-out Detect/Reset, I²S, LVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | dsPIC |
| 内置振荡器 | 512kHz, 7,37MHz | 单元数量 | 1 |
| 定时器数量 | 5 | 标准交期 | 14 weeks |
| 射频系列/标准 | dsPIC30 | DigiKey可编程 | Yes |
| 宏单元数量 | 2 | 印刷电路板数量 | 64 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
