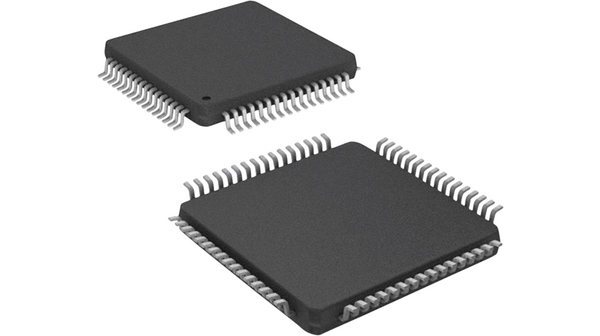

DSPIC30F5011-20I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit dsPIC30 dsPIC RISC 96KB Flash 2.5V/3.3V/5V 64-Pin TQFP Tray 16 bit MCU / DSP TQFP64 IC DSC 16BIT 66KB FLASH 64TQFP Digital Signal Processors & Controllers - DSP, DSC 20MHz 66KB Flash 16BIT MCU-DSP 20MHZ, SMD, 30F5011 16-BitMCU/DSP64LD20MIPS66KBFlash Microcontroller 16 Bit TQFP-64, DSPIC30F5011-20I/PT, Microchip dsPIC30 66K TQFP64 85°C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 产品 | DSCs |
| 单位包装 | 160 | 产品类别 | Digital Signal Processors & Controllers - DSP, DSC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :30F5011 |
| 无铅定义 | RoHS-conform | ||
电气参数
| 输入端 | 52 | 转速 | 20 MHz |
| 定时器 | 5-16-bit,2-32-bit | 存储器 | 66KBytes |
| RAM 大小 | 4 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 接口 | CAN/I2C/SPI/UART |
| 时钟速率 | 20 MHz | 比较器数量 | 0 |
| EEPROM容量 | 1024Byte | 存储器容量 | 12KByte |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 52 | 电压范围 | 2.5-5.5V |
| 位数 | 16 | 时钟频率 | 30MIPS |
| 数据转换器 | A/D 16x12b | 最大频率 | 20MHz |
| DAC数量 | 8 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 20pins |
| 分辨率（位） | 12Bit | 通道数量 | 1 |
| 模拟输入/输出 | 16-Channel,12-Bit | 非易失性存储器 | 1KBytes |
| 程序存储器大小 | 96 KB | 程序存储器类型 | Flash |
| 工作频率 | :20MHz | ADC/DAC 数量 | 6channels |
| 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V | ||
机械参数
| 重量 | 0.0025 | 包装方式 | TRAY |
| 端接方式 | :SMD | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 位数 | :30F5011 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 16 Bit |
产品信息
| USB | No | 类型 | dsPIC30 |
| 系列 | dsPIC30F | 产品特性 | CAN Controller |
| 基本单元 | :30 | 匹配码 | DSPIC30F5011-20I/PT |
| CAN编号 | 0 | 闪存大小 | :66KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | AC'97, Brown-out Detect/Reset, I²S, LVD, POR, PWM, WDT | 连接性 | CAN, I²C, SPI, UART/USART |
| 核心处理器 | dsPIC | 定时器数量 | 5 |
| 标准交期 | 14 weeks | 射频系列/标准 | dsPIC30 |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | ||
