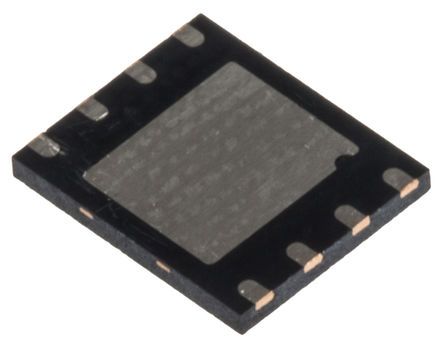

24AA512-I/MF
| 制造商 | Microchip Technology Inc. |
| 描述 | EEPROM Serial-I2C 512K-bit 64K x 8 2.5V/3.3V/5V 8-Pin DFN-S EP Tube IC EEPROM 512KBIT 400KHZ 8DFN 24AA512-I/MF, Serial EEPROM Memory 512kbit, Serial-I2C, 3500ns, 1.8V, 8-Pin DFN S EP EEPROM 64kx8 - 1.8V IC, EEPROM SERIAL 512KB, SMD, DFN-8 512K,64KX8,1.8VSEREE,IND Memory; EEPROM; I2C; 64kx8bit; 1.7÷5.5V; 400kHz; DFN8 Microchip 串行 EEPROM 存储器, 512kbit, 串行 - I2C接口, 3500ns, 1.8 → 5.5 V, 8针 DFN-S EP封装 E²ser.I²C 64Kx8 DFN8 1.7V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 240 | 单位包装 | 60 |
| 其他名称 | 24AA512IMF | 产品类别 | EEPROM |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 60 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423261 | 汽车级 | NO |
| 零件状态 | :24AA512 | 抗辐射加固 | No |
| ESD保护 | ≥4kV | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 100kHz, 400kHz | 存储器 | :64K x 8bit |
| 频率 | 0.1 MHz | 接口 | Serial-I2C |
| 时钟速率 | 0.4 MHz | 存取时间 | 3500 ns |
| 存储器容量 | 512K (64K x 8) | 存储器类型 | EEPROM |
| 偏置电流 | 400μA(Read),5mA(Write) | VCCB电压 | :1.8V |
| 额定电压 | 2.5|3.3|5 V | 时钟频率 | :400kHz |
| 数据转换器 | 200(Min) Year | 最大频率 | 0.1 MHz |
| 输出电流 | 5 mA | 供电电压 | 1.7V |
| 漏电流 | ±1μA | 输出电压4 | 0.4V |
| 输入电容值 | 10pF | 电容 @ Vr, F | 10pF |
| 最大额定电流 | 5 mA | 最小输入电压 | 1.19V |
| 上升/下降时间（典型） | 1000ns | 最小供电电压 | 5.5 V |
| 开关时间（Ton, Toff）（最大） | 300ns | 写入周期时间 - 字、页 | 1M |
| 平均整流电流 Io | 5 mA | 栅极触发电压 Vgt (最大) | 1.8 to 5.5 V |
机械参数
| 宽度 | 6mm | 高度 | 0.84mm |
| 长度 | 5mm | 重量 | 0.00005 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8DFN-S EP |
| 冷却的封装 | DFN S EP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 60 | 尺寸/外形 | 5 x 6 x 0.84mm |
| 位数 | 8 | 供应商器件封装 | 8-DFN-S (6x5) |
产品信息
| SPG | 60 | 类型 | I2C |
| 密度 | 512 Kb | 基本单元 | :24 |
| 匹配码 | 24AA512-I/MF | 制造商全称 | 64Kx8 |
| 可编程性 | Yes | 存储器格式 | EEPROMs - Serial |
| 单元数量 | 1 | 标准交期 | 14 weeks |
| 存储器架构 | 64kx8bit | ||
环境参数
| 插拔次数 | 1000000 | 工作温度 | -40 to 85 °C |
| 最高温度限值 | 85°C | 自然散热热阻 | -40°C |
| 结工作温度 | 85C | ||
