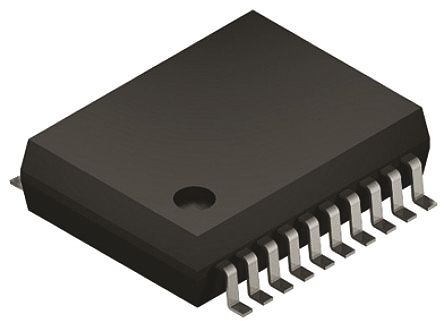

PIC16F677-E/SS
| 制造商 | Microchip Technology Inc. |
| 描述 | . PIC16F677-E/SS - PIC PIC® 16F Microcontroller IC 8-Bit 20MHz 3.5KB (2K x 14) FLASH 20-SSOP from Microchip Technology. from now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 546 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 67 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 67 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 16位，1 x 8位 |
| RAM 大小 | 128 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI |
| 时钟速率 | 20 MHz | 分辨率 | 10Bit |
| EEPROM容量 | 256 x 8 | 存储器容量 | 128 B |
| 存储器类型 | 闪存 | I/O 数量 | 17 |
| 计数器/定时器 | 2 | 看门狗定时器 | 1 |
| 数据转换器 | A/D 12x10b | FPGA 核心单元数 | PIC |
| 最大频率 | 20MHz | 振荡器类型 | Internal |
| 供电电压 | 5 V | 分辨率（位） | 10 bit |
| 通道数量 | 12 | 模拟输入/输出 | 1（12 x 10 位） |
| 程序存储器大小 | 3 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 12 | 最大功耗 | 800 mW |
| 计数器/定时器数量 | 2 Timer | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V | ||
机械参数
| 宽度 | 5.6mm | 高度 | 1.85mm |
| 长度 | 7.5mm | 包装方式 | Tube |
| 安装类型 | 表面贴装 | 安装样式 | SMD/SMT |
| 引脚数 | 20 | 封装形式 | 20SSOP |
| 包装数量 | SSOP | 尺寸/外形 | 7.5 x 5.6 x 1.85mm |
| 触点数 | 1 | 供应商器件封装 | 20-SSOP |
| 核心数/总线宽度 | 8 Bit | ||
产品信息
| 系列 | PIC16 | 功能 | Y |
| 片内RAM（通道数×位宽） | 12-chx10-bit | 外设 | Brown-out Detect/Reset, POR, WDT |
| 连接性 | I²C, SPI | 制造商全称 | Microchip Technology |
| 架构类型 | RISC | 核心处理器 | PIC |
| 定时器数量 | 2 | 定时器分辨率 | 8 bit, 16 bit |
| 射频系列/标准 | PIC16 | 输入数量及类型 | 18 I/O |
环境参数
| 工作温度 | -40 to 125 °C | ||
