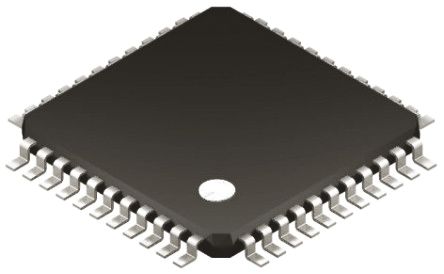

DSPIC30F3014-20I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | Buy now, ships today. DSPIC30F3014-20I/PT - dsPIC dsPIC™ 30F Microcontroller IC 16-Bit 20 MIPS 24KB (8K x 24) FLASH 44-TQFP (10x10) from Microchip Technology. View datasheets, pricing and availability from DigiKey now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 180 | 产品 | DSCs |
| 单位包装 | 160 | 其他名称 | DSPIC30F301420IPT |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 160 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 32 位，3 x 16 位 |
| RAM 大小 | 2 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 接口 | I2C/SPI/UART |
| 时钟速率 | 20 MHz | 分辨率 | 12Bit |
| EEPROM容量 | 1K x 8 | 存储器容量 | 2048 B |
| 存储器类型 | 闪存 | I/O 数量 | 30 |
| 计数器/定时器 | 5 | 看门狗定时器 | 1 |
| 数据转换器 | A/D 13x12b | 最大频率 | 25MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 3.3|5 V | 模拟输入/输出 | 1（13 x 12 位） |
| 程序存储器大小 | 24 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 13 | 计数器/定时器数量 | 3 Timer |
| 供电电压 (Vcc/Vdd) | 2.5 V ~ 5.5 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 包装方式 | Tray |
| 安装类型 | 表面贴装 | 连接器类型 | 2 |
| 安装样式 | SMD/SMT | 引脚数 | 44 |
| 封装形式 | 44TQFP | 包装数量 | TQFP |
| 尺寸/外形 | 10 x 10 x 1.05mm | 触点数 | 1 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 16 Bit |
| 脉冲宽度失真（最大） | 2 x 16 位 | ||
产品信息
| 类型 | dsPIC30 | 系列 | dsPIC30F |
| 功能 | Y | 片内RAM（通道数×位宽） | 13-chx12-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 连接性 | I²C, SPI, UART/USART |
| 制造商全称 | Microchip Technology | 架构类型 | RISC |
| 核心处理器 | dsPIC | 指令类型 | Fixed/Floating Point |
| 定时器数量 | 3 | 定时器分辨率 | 16 bit, 32 bit |
| 射频系列/标准 | dsPIC30 | 输入数量及类型 | 30 I/O |
环境参数
| 工作温度 | -40 to 85 °C | ||
