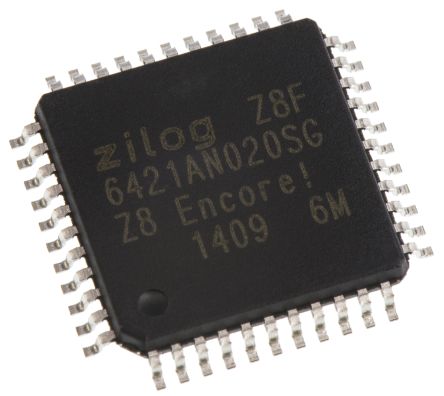

Z8F6421AN020SG
| 制造商 | |
| 描述 | 8-bit Microcontrollers - MCU 64K FLASH ENHANCED 4K RAM 2 UARTS IC ENCORE MCU FLASH 64K 44LQFP Z8F6421AN020SG, 8 bit Microcontroller Z8 20MHz 64kb Flash, 4kb RAM, I2C SPI 44-Pin LQFP Z8ENCOREXP64KFLASH Zilog Z8 Encore! XP 系列 8 bit Z8 MCU, 20MHz, 64 kB ROM 闪存, 4 kB RAM, 44针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | 160 |
| 工厂包装数量 | 160 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 转速 | 20MHz | 定时器 | 3 x 16 bit |
| RAM 大小 | 4K x 8 | 内核大小 | 8-Bit |
| 核心类型 | eZ8 | 接口 | I2C, SPI, UART |
| 时钟速率 | 20 MHz | 分辨率 | 16bit |
| 存储器容量 | 4 KB | 存储器类型 | 闪存 |
| PWM通道数 | 3 | I/O 数量 | 31 |
| 计数器/定时器 | 3 | 额定电压 | 3 → 3.6 V |
| 数据转换器 | A/D 8x10b | FPGA 核心单元数 | Z8 |
| 最大频率 | 20MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 3 V to 3.6 V |
| 分辨率（位） | 10bit | 通道数量 | 0 |
| 模拟输入/输出 | 8 x 10 位 | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 频率（中心/带宽） | 16bit | 计数器/定时器数量 | 3 Timer |
| 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V | ||
机械参数
| 宽度 | 10.1mm | 高度 | 1.45mm |
| 长度 | 10.1mm | 包装方式 | Tube |
| 安装类型 | Surface Mount | 连接器类型 | 2 |
| 安装样式 | SMD/SMT | 引脚数 | 44 |
| 封装形式 | LQFP-44 | 冷却的封装 | LQFP |
| 包装数量 | LQFP | 尺寸/外形 | 10.1 x 10.1 x 1.45mm |
| 触点数 | 1 | 位数 | 44 |
| 核心数/总线宽度 | 8 bit | 脉冲宽度失真（最大） | 3 x 16 bit |
产品信息
| USB | 0 | 系列 | Z8F642x |
| 功能 | Y | 片内RAM（通道数×位宽） | Yes |
| 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT | 架构 | CISC |
| 连接性 | I²C, IrDA, SPI, UART/USART | 制造商全称 | ZiLOG |
| 架构类型 | CISC | 核心处理器 | eZ8 |
| 定时器数量 | 3 | 定时器分辨率 | 16Bit |
| 射频系列/标准 | Z8 Encore! XP | 输入数量及类型 | 31 I/O |
环境参数
| 工作温度 | + 70 C | ||
