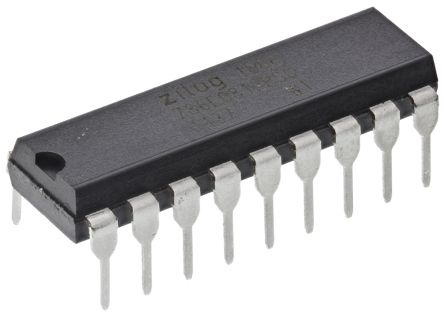

Z86E0812PSG1866

制造商	Littelfuse, Inc.
描述	IC Z8 2K OTP 12MHZ 18-DIP Z86E0812PSG1866, 8 bit Microcontroller Z8 12MHz 2kb EPROM, 125B RAM, 18-Pin PDIP 8-bit Microcontrollers - MCU Z8 2K OTP 12MHz 8BIT MCU OTP 12MHZ, 86E0812, DIP18 Z8 2K OTP 12 MHZ (L/F) Microcontroller 8 Bit DIL-18, Z86E0812PSG1866, Zilog Zilog Z8 系列 8 bit Z8 MCU, 12MHz, 2 kB ROM EPROM, 125 B RAM, 18针 PDIP封装
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

产品类别	8-bit Microcontrollers - MCU	标准包装数量	20
工厂包装数量	20

合规参数

RoHS	Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85423190	零件状态	:86E08

电气参数

转速	12MHz	定时器	2 x 8 bit
RAM 大小	125 x 8	内核大小	8-Bit
核心类型	Z8	时钟速率	12 MHz
存储器容量	125 B	存储器类型	:OTP
I/O 数量	14	位数	:8
额定电压	4.5 → 5.5 V	时钟频率	:12MHz
最大频率	12MHz	振荡器类型	Internal
供电电压	4.5 V to 5.5 V	通道数量	0
程序存储器大小	2KB (2K x 8)	程序存储器类型	OTP
频率（中心/带宽）	8bit	供电电压 (Vcc/Vdd)	4.5 V ~ 5.5 V

机械参数

宽度	6.48mm	高度	3.43mm
长度	23.37mm	重量	0.000001
包装方式	Tube	端接方式	:Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:18	封装形式	18-DIP
冷却的封装	PDIP	材料表面处理	:-
尺寸/外形	23.37 x 6.48 x 3.43mm	位数	18
核心数/总线宽度	8bit

产品信息

USB	0	系列	Z86E08x
片内RAM（通道数×位宽）	No	外设	POR, WDT
架构	CISC	核心处理器	Z8
定时器数量	2	控制器系列	:Z8
射频系列/标准	Z8	微控制器特性	:Brown-out Detection, Watchdog Timer, Power-On Reset/2 Comparators, Oscillator
输入数量及类型	:6

环境参数

温度范围

:Commercial

工作温度

0°C ~ 70°C

文档与媒体

PDF 文档

Z86E04, Z86E08 Preliminary Specification

PDF 文档

302914.pdf

PDF 文档

z86e04.pdf
