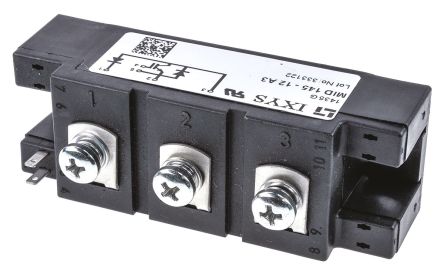

点击放大查看
MID145-12A3
| 制造商 | |
| 描述 | IGBT Modules 145 Amps 1200V Trans IGBT Module N-CH 1.2KV 160A 7-Pin Y4-M5 MOD IGBT RBSOA 1200V 160A Y4-M5 MID145-12A3, IGBT Module, N-channel, 160A 1200V, 7-Pin Y4 M5 IXYS N通道 IGBT 模块, 160 A 1200 V, 7针 Y4 M5封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | IGBT Silicon Modules | 标准包装数量 | 6 |
| 工厂包装数量 | 6 | 标准封装名称 | Y4-M5 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输入端 | Standard | IGBT类型 | NPT |
| 最大栅源电压 Vgs | ±20V | 最大功率 | 700W |
| 额定功率 | 700 W | NTC热敏电阻 | No |
| 晶体管类型 | 单 | 供电电压 | 1200V |
| Vce饱和电压（最大） | 1.2 kV | 最小输入电压 | 1200 V |
| 平均正向功率 | 700 W | 最大功耗 | 700000 |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 2.7V @ 15V, 100A | 栅极电荷（Qg）（最大）@ Vgs | 400 nA |
| 集电极电流（Ic）（最大） | 160A | 输入电容 (Cies) @ Vce | 6.5nF @ 25V |
| 集电极截止电流（最大） | 6mA | 栅极触发电压 Vgt (最大) | ±20V |
| 连续漏极电流（Id）@ 25°C | 160 A | ||
机械参数
| 宽度 | 34mm | 高度 | 30mm |
| 长度 | 94mm | 包装方式 | Bulk |
| 安装类型 | Screw | 安装样式 | Screw |
| 引脚数 | 7 | 封装形式 | Y4-M5 |
| 冷却的封装 | Y4 M5 | 总长度 | 94 |
| 包装数量 | Y4-M5 | 尺寸/外形 | 94 x 34 x 30mm |
| 位数 | 7 | 外壳尺寸-插件 | 30 |
| 供应商器件封装 | Y4-M5 | ||
产品信息
| 系列 | MID145 | 通道类型 | N |
| 制造商全称 | IXYS | 配置 | Single |
| 每IC通道数 | 单 | 印刷电路板数量 | 7 |
环境参数
| 工作温度 | +150 °C | ||
