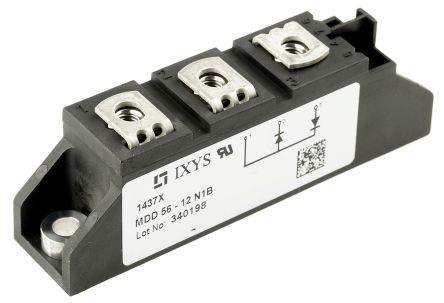

点击放大查看
MDD56-12N1B
| 制造商 | |
| 描述 | Discrete Semiconductor Modules 56 Amps 1200V Diode 1.2KV 95A 3-Pin TO-240AA MOD DIODE DUAL 1200V TO-240AA MDD56-12N1B, Dual Diode Module, 95A 1200V Dual, 3-Pin, TO-240AA Diode module TO-240AA 1200 V 2x 95 A @ Tc=75 °C, MDD56-12N1B, Ixys IXYS 二极管, 95A 1200V, 3针 TO-240AA封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Power Semiconductor Modules | 标准包装数量 | 6 |
| 工厂包装数量 | 6 | 标准封装名称 | TO-240AA |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 转速 | Standard Recovery >500ns, > 200mA (Io) | 测试电流 | 10mA @ 1200V |
| 供电电压 | 1.48V | 元件数量 | 2 |
| 二极管配置 | 1 Pair Series Connection | 断态电压 | 1200 |
| 最小输入电压 | 1.48V @ 200A | 峰值脉冲电流（8/20µs） | 1650 |
| 反向电流（最大） | 10mA @ 1200V | 反向漏电流 @ Vr | 10mA |
| 直流反向电压（Vr）（最大） | 1200V (1.2kV) | 平均整流电流 Io | 95A |
| 反向关断电压（典型） | 1200V | 通态平均电流（最大） | 2x95 A@ Tc=75 °C |
| 栅极触发电压 Vgt (最大) | 1200 V | 通态电流（It (RMS)）（最大） | 2x150 A |
| 连续漏极电流（Id）@ 25°C | 95A | 平均整流电流（每二极管） | 95A |
机械参数
| 宽度 | 20.8mm | 高度 | 30mm |
| 长度 | 92mm | 包装方式 | Bulk |
| 安装类型 | Screw | 安装样式 | Screw |
| 引脚数 | 3 | 封装形式 | TO-240AA |
| 冷却的封装 | TO-240AA | 总长度 | 92 |
| 包装数量 | TO-240AA | 尺寸/外形 | 30 x 92 x 20.8mm |
| 位数 | 3 | 外壳尺寸-插件 | 30 |
| 供应商器件封装 | TO-240AA | ||
产品信息
| 类型 | High Current Diode Modules | 系列 | MDD56 |
| 功能 | Y | 二极管类型 | Standard |
| 制造商全称 | IXYS | 配置 | Dual Series |
| 连接方式 | 3 x M5 | 输出配置 | Chassis Mount |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | +150 °C | 结工作温度 | -40 to 150 |
