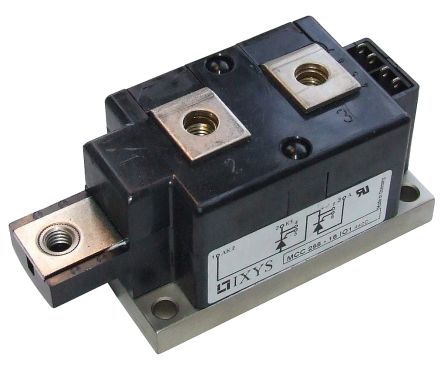

MCC255-16IO1
| 制造商 | |
| 描述 | Discrete Semiconductor Modules 255 Amps 1600V Thyristor SCR Module 1.6KV 9.6KA 7-Pin Y1-CU MOD THYRISTOR DUAL 1600V Y1-CU MCC255-16IO1, Dual Thyristor Module SCR, 250A 1600V 40mA, 7-Pin Y1 CU SCR 双晶闸管模块, 250A 1600V 40mA, 7针 Y1 CU封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Thyristor Power Modules | 工厂包装数量 | 3 |
| 标准封装名称 | Y1-CU | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 浪涌电流 | 9.6kA | 输出电流 | 40 |
| 供电电压 | 1.36 V | 击穿电压 | 1600V |
| 断态电压 | 1600 V | 最大额定电流 | 250A |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 1.36V | 保持电流（最大） | 150mA |
| 关态电流（最大） | 40mA | 栅极电荷（Qg）（最大）@ Vgs | 2 V |
| 峰值反向电压（最大） | 1600V | 峰值脉冲电流（8/20µs） | 9600 A |
| 通态峰值电压（最大） | 1.36@600A V | 平均整流电流 Io | 250A |
| 峰值脉冲电流（10/1000µs） | 40mA | 正向电压（最大）@ If | 1600V |
| 门极触发电流（最大） | 150mA | 栅极触发电压 Vgt (最大) | 2V |
| 通态电流（It (RMS)）（最大） | 250 A | ||
机械参数
| 宽度 | 50mm | 高度 | 49mm |
| 长度 | 115mm | 包装方式 | Bulk |
| 安装类型 | Screw | 安装样式 | Screw |
| 引脚数 | 7 | 封装形式 | Y1-CU |
| 冷却的封装 | Y1 CU | 总长度 | 115 |
| 包装数量 | Y1-CU | 尺寸/外形 | 115 x 50 x 49mm |
| 位数 | 7 | 外壳尺寸-插件 | 49 |
产品信息
| 类型 | SCR Module | 系列 | MCC255 |
| 功能 | Y | 双向可控硅类型 | SCR Module |
| 制造商全称 | IXYS | 印刷电路板数量 | 7 |
环境参数
| 工作温度 | +130 °C | 结工作温度 | -40 to 130 |
