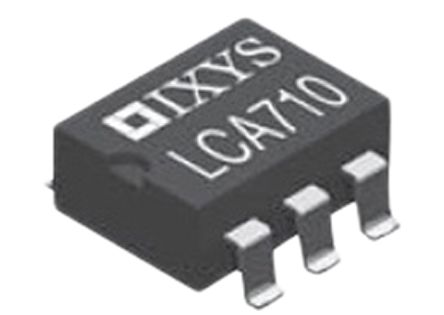

LCA710S
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount SPST-NO 6 Pin SMD RELAY OPTOMOS 1A SP-NO 6-SMD Relay SSR 50mA 1.4V DC-IN 1A 60V AC/DC-OUT 6-Pin PDIP SMD Tube IXYS 1 A rms/A 直流，1.8 A 直流 表面贴装安装 单极常开 固态继电器, MOSFET输出, 交流/直流切换 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
| 认证机构 | CSA，EN/IEC 60950，证书 TUV B 09 07 49140 004，UL 文件 E76270 | ||
电气参数
| 输出端 | SSR | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 电容 | 105pF |
| 输出类型 | AC, DC | 负载电流 | 1A |
| 负载电压 | 0 ~ 60 V | 额定电压 | 1.4 V |
| 极数 | 1 | 输出电流 | 1000 mA |
| 供电电压 | 1.2 V to 1.4 V | 隔离电压 | 3750 V |
| 最大额定电流 | 1 A | 最小输入电压 | 1.2VDC |
| 输出电压（最大） | 60 V | 最小供电电压 | 60 V |
| 关态电流（最大） | 1 μA | 导通电阻（最大） | 500 mOhm |
| 输入偏置电流（最大） | 50 mA | ||
机械参数
| 深度 | 6.35mm | 高度 | 3.3mm |
| 长度 | 8.38mm | 包装方式 | Tube |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | DIP-6 |
| 冷却的封装 | PDIP SMD | 尺寸/外形 | 8.382 x 6.35 x 3.302mm |
| 端接样式 | Gull Wing | 位数 | 6 |
| 典型触点布局 | 单极常开 | 供应商器件封装 | 6-SMD |
| 中压缩操作力 | 2.5 ms | ||
产品信息
| 系列 | LCA | 产品特性 | 无电弧，不带吸引电路、高可靠性、不受辐射 FM 干扰、不产生 EMI/RFI、可波焊 |
| 功能 | Y | 继电器类型 | Relay |
| 开关类型 | 交流/直流 | 电路类型 | 1 Form A |
| 产品子类型 | PCB Mount | ||
环境参数
| 工作温度 | -40C to 85C | ||
