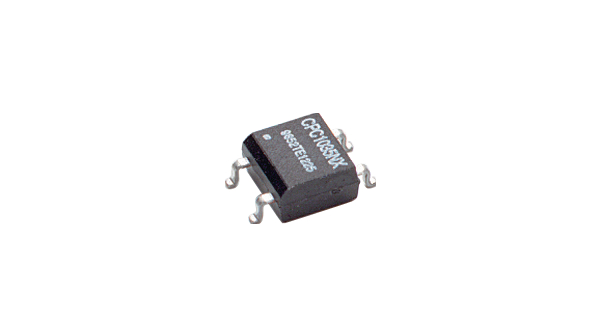

CPC1035N
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount SPST-NO 4PIN SOP Relay SSR 50mA 1.4V DC-IN 0.1A 350V 4-Pin SOP Tube RELAY OPTOMOS SP-NO 100MA 4-SOP Mosfet relay 350 V 100 mA, CPC1035N, Ixys |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 100 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | AC, DC |
| 负载电流 | 100mA | 开启时间 | 2 |
| 负载电压 | 0 ~ 350 V | 测试电压 | 1.5 |
| 额定电压 | 1.4 | 输出电流 | 100 |
| 供电电压 | 1.2 V to 1.4 V | 开关电压 | 350 |
| 接触电阻 | 30 | LED正向电流 | 2 |
| 隔离电压 | 1500(RMS) | 阈值电压 | 1.2 |
| 最大额定电流 | 100 mA | 最小输入电压 | 1.2VDC |
| 输出电压（最大） | 350 | 最小供电电压 | 350 V |
| 关态电流（最大） | 1 | 导通电阻（最大） | 35 Ohm |
| 输入偏置电流（最大） | 50 mA | ||
机械参数
| 宽度 | 3.81 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 触点形式 | 1 Form A (SPST-NO) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | SOP-4 | 总长度 | 4.09 |
| 包装数量 | SOP | 端接样式 | Gull Wing |
| 触点数 | 1 make contact (NO) | 位数 | 4 |
| 外壳尺寸-插件 | 2.08(Max) | 供应商器件封装 | 4-SOP |
产品信息
| 设计类型 | SOP 4 | 系列 | CPC |
| 继电器类型 | Relay | 电路类型 | 1 Form A |
| 产品子类型 | PCB Mount | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | -40...+85 °C | ||
