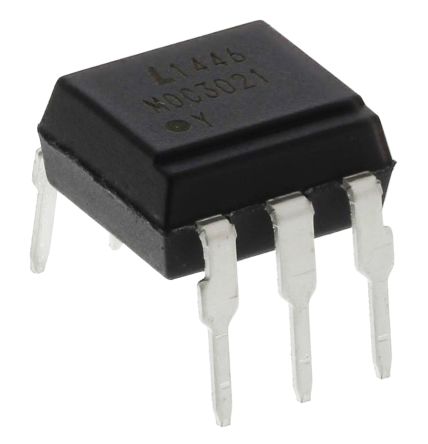

点击放大查看
MOC3021
| 制造商 | Lite-On Technology Corporation |
| 描述 | Optocoupler Triac AC-OUT 1-CH 400VDRM 6-Pin PDIP Triac & SCR Output Optocouplers Optocoupler TRIAC OPTOCOUPLER TRIAC OUT 400V 6DIP Optocoupler Triac Output, 400V, DIP6 OPTO,MOC3021 Lite-On 光耦 , 三端双向可控硅开关元件输出 通孔安装安装, 6针 PDIP 封装 |
| 分类 |
商业参数
| 其他名称 | 160-1374-5 | 产品类别 | Triac & SCR Output Optocouplers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 65 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | PhotoTriac | 输出类型 | AC |
| 开启时间 | 20 us | 额定功率 | 330 mW |
| 额定电压 | 1.5 V | 供电电压 | 1.2 V |
| 通道数量 | 1 | 元件数量 | 1 |
| 维持电流（Ih） | 100µA | LED正向电流 | 50 mA |
| LED正向电压 | 1.2 V | 击穿电压 | 6 V |
| 隔离电压 | 5000 Vrms | 断态电压 | 400V |
| 最大额定电流 | 50 mA | 过零电路 | No |
| 输出电压（最大） | 280 Vac | 典型输入电压 | 1.15 V |
| 平均正向功率 | 330 mW | 最大功耗 | 330 |
| 保持电流（最大） | 100µA | 电压负载调整率 | 6 V |
| 输入偏置电流（最大） | 50 mA | 直流正向电流（If）（最大） | 50 mA |
| LED触发电流（最大） | 8 mA | 门极触发电流（最大） | 15mA |
| 连续漏极电流（Id）@ 25°C | 100 mA | 平均整流电流（每二极管） | 50mA |
| 电压输出差（典型值）@ 距离 | 400 V | ||
机械参数
| 高度 | 3.5 mm | 长度 | 7.3 mm |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 引脚数 | 6 |
| 封装形式 | 6PDIP | 冷却的封装 | PDIP |
| 包装数量 | PDIP | 触点数 | 6 |
| 位数 | 6 | 供应商器件封装 | 6-DIP |
产品信息
| 制造商全称 | Lite-On | 输出配置 | Through Hole |
环境参数
| 工作温度 | -40 to 100 °C | ||
