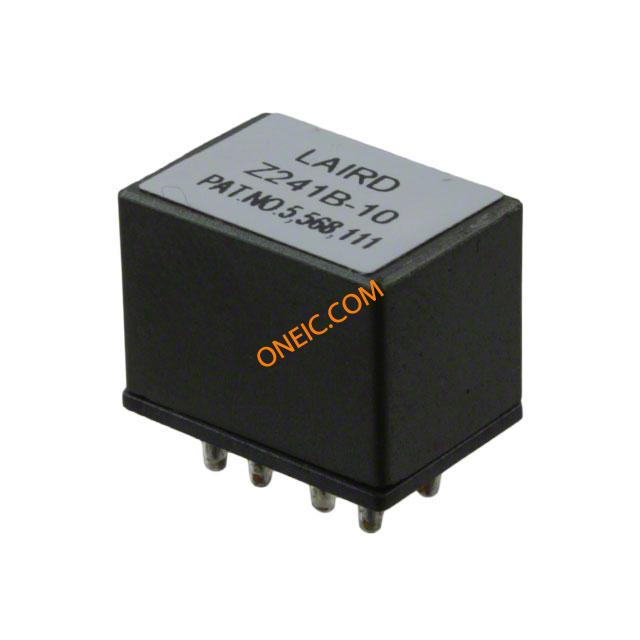

CM5740Z241B-10
| 制造商 | Laird Technologies, Inc. |
| 描述 | Ind Common Mode Choke 240Ohm 4MHz 20A Pin Bulk EMIフィルタ ビーズ、チョーク、アレイ 240ohms 0.001ohms 20A 2Turns CHOKE ARRAY COM MODE 240 OHM EMI Filter Beads, Chips & Arrays 240ohms 0.001ohms 20A 2Turns |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ferrite Chip Beads, Common Mode | 交货时间 | 84 Days |
| 制造商 | Laird Technologies | 子类别 | Common Mode Chokes |
| 产品类别 | EMI Filter Beads, Chips & Arrays | 标准包装数量 | Bulk |
| 工厂包装数量 | 825 | ||
合规参数
| RoHS | RoHS 認証 | ||
电气参数
| 电流 | 20A | 阻抗 | 240 Ohm |
| 滤波器类型 | Power Line | 测试频率 | 1000 MHz |
| 输入电阻 | 1 mOhms | 直流电阻（DCR） | 1.3 mOhm Max |
| 最大额定电流 | 20 A | 初始电阻（最小） | 1.3 mOhm |
| 电源电流（禁用）（最大） | 20 A | ||
机械参数

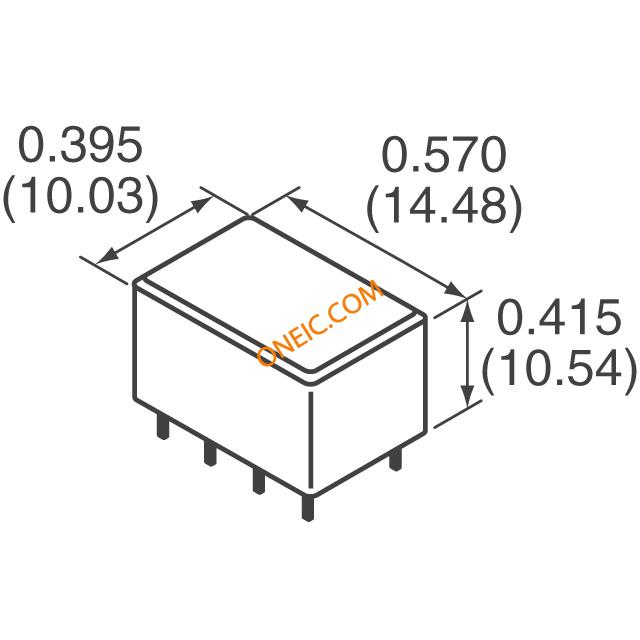

| 尺寸 | 10.03 mm W x 14.48 mm L x 10.54 mm H | 深度 | 10.18 mm |
| 宽度 | 10.03 mm | 高度 | 10.77 mm |
| 包装方式 | Bulk | 屏蔽 | Unshielded |
| 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT | 引脚样式 | Pin |
| 本体尺寸 | 14.48 mm | 高度（最大） | 10.54 mm |
| 安装类型 | Through Hole | 封装形式 | 5740 |
| 总长度 | 14.71 mm | 尺寸/外形 | 0.570" L x 0.395" W (14.48mm x 10.03mm) |
| 端接样式 | SMD/SMT | ||
产品信息
| 类型 | Common Mode Choke | 系列 | CM |
| 卡标准 | EMIフィルタ ビーズ、チョーク、アレイ | 线路数量 | 4 |
| 单元数量 | 825 | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
