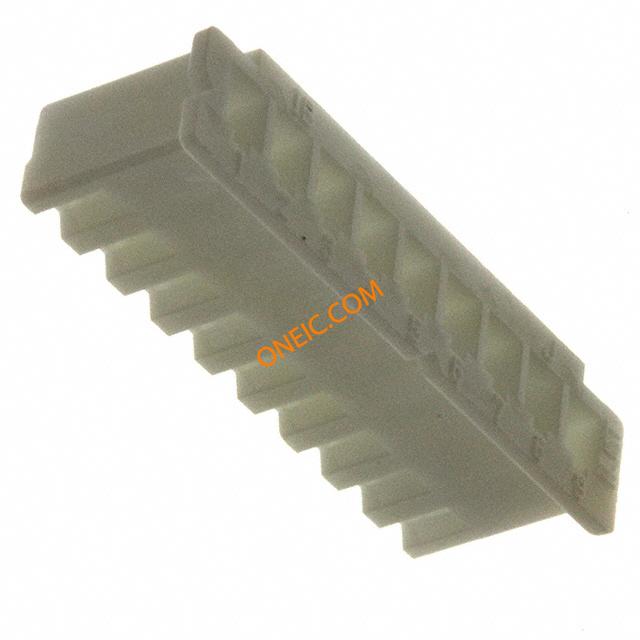

XHP-9
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HOUSING 2.5MM XH 9POS Crimp housing,XH,2.5mm pitch,9w Conn Housing PL 9 POS 2.5mm Crimp ST Cable Mount Bag JST XHP 系列 1 行 2.5mm 节距 9 路 直 母 电缆安装 PCB 连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 最大额定电流 | 3 A | 最小供电电压 | 250VDC/250VAC |
机械参数
| 颜色 | Natural | 深度 | 7.75mm |
| 间距 | 0.098" (2.50mm) | 宽度 | 5.7mm |
| 高度 | 5.7 mm | 长度 | 24.8mm |
| 包装方式 | Bulk | 导线线规 | 22-30 |
| 方向 | 直 | 触头类型 | Female Socket |
| 外壳颜色 | White | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Receptacle | 排数 | 1 |
| 壳体材料 | Nylon | 总长度 | 24.8 mm |
| 触点数 | 9 | 接触件端接 | Crimp |
| 位数 | 9 | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | Male | 系列 | XH |
| 已删除 | Compliant | 适用产品/相关产品 | Removable crimp connector |
环境参数
| 工作温度 | -25C to 85C | ||
文档与媒体
PDF 文档
相关型号
SXH-001T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列 母 压接接线端子, 压接, 镀锡触点
¥0.0435
详情
SXH-002T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 26-30AWG
¥0.1618
详情
(SN).JPG&w=3840&q=75)

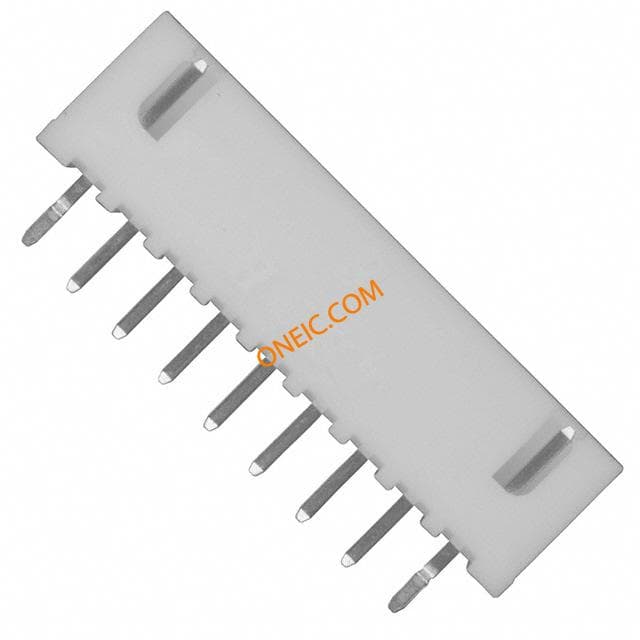

B9B-XH-A(LF)(SN)
JST Sales America Inc
CONN HEADER XH TOP 9POS 2.5MM JST XH Series 2.5mm Pitch 9 Way 1 Row Straight PCB Header, Solder Termination, 3A JST XH 系列 2.5mm节距 9路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔
¥1.0384
详情
(SN).JPG&w=3840&q=75)

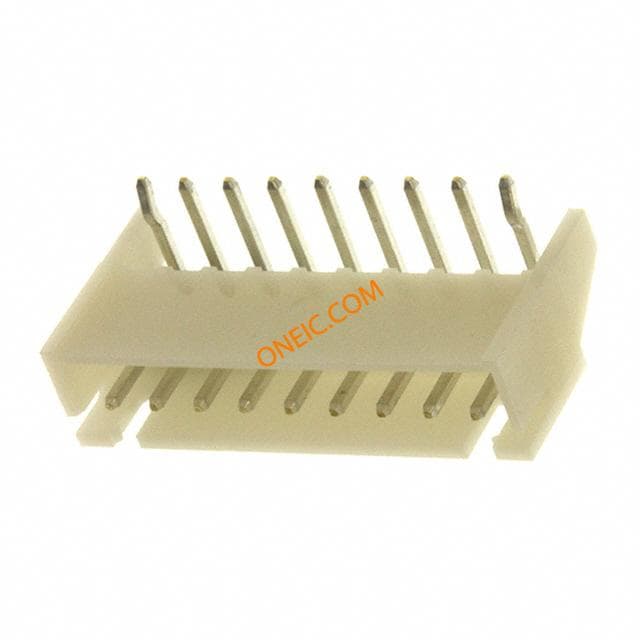

S9B-XH-A(LF)(SN)
