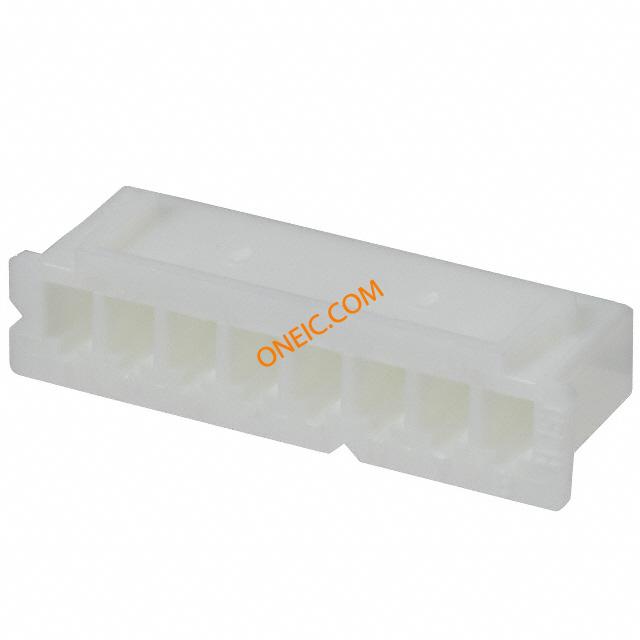

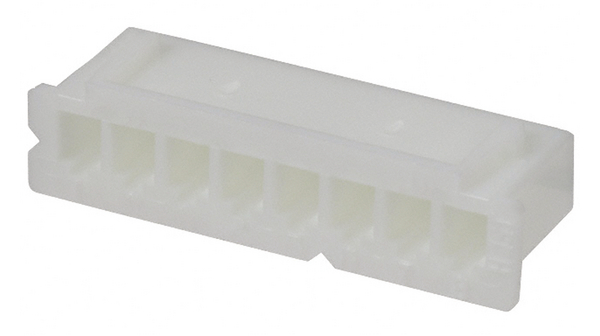

XHP-8

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING XH 8POS 2.5MM Crimp housing,XH,2.5mm pitch,8w Conn Housing PL 8 POS 2.5mm Crimp ST Cable Mount Bag Crimp housing 2.5 mm Poles 8 XH, XHP-8, JST JST XHP 系列 1 行 2.5mm 节距 8 路直母电缆安装 PCB 连接器外壳
分类	光电子学分立LED指示灯硬件/配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

测试电压	1000	额定电压	250
极数	8	接触电阻	10 mOhm
最大额定电流	3 A	绝缘电阻	1000 MOhm
最小供电电压	250VDC/250VAC

机械参数

颜色	Natural	深度	7.75mm
间距	0.098" (2.50mm)	宽度	5.7mm
高度	5.7 mm	长度	22.3mm
包装方式	Bulk	壳体颜色	22.3
导线线规	22-30	方向	直
触头类型	Female Socket	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
排数	1	触头材料	Tin-plated phosphor bronze
壳体材料	Nylon	总长度	22.3 mm
触点数	8	接触件端接	Crimp
位数	8

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	Male	系列	XH
已删除	Compliant	放大器类型	17.5
连接方式	Wire-Board	适用产品/相关产品	Removable crimp connector

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

XH Connector

相关型号

SXH-001T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列母压接接线端子, 压接, 镀锡触点

¥0.0435

详情

SXH-002T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 26-30AWG

¥0.1618

详情

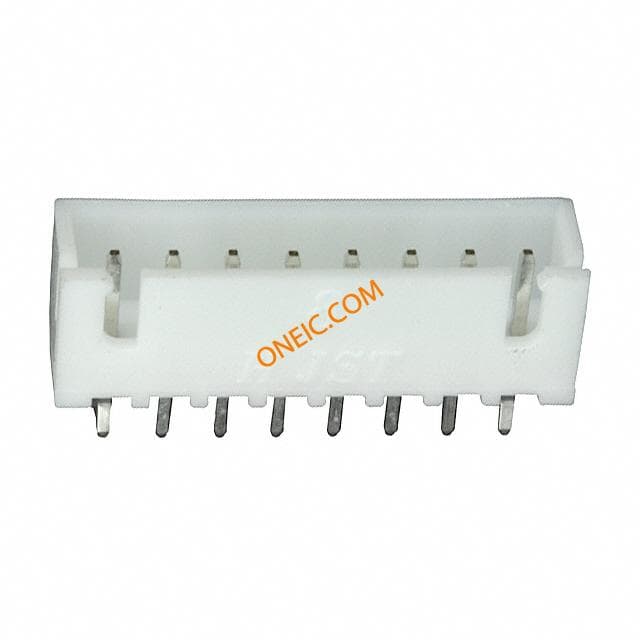

B8B-XH-A (LF)(SN)(P);

JST Sales America Inc

CONN HEADER XH TOP 8POS 2.5MM

¥1.0095

详情

S8B-XH-A(LF)(SN)

JST Sales America Inc

CONN HEADER XH SIDE 8POS 2.5MM JST XH Series 2.5mm Pitch 8 Way 1 Row Right Angle PCB Header, Solder Termination, 3A JST XH 系列 2.5mm节距 8路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔

¥0.5890

详情

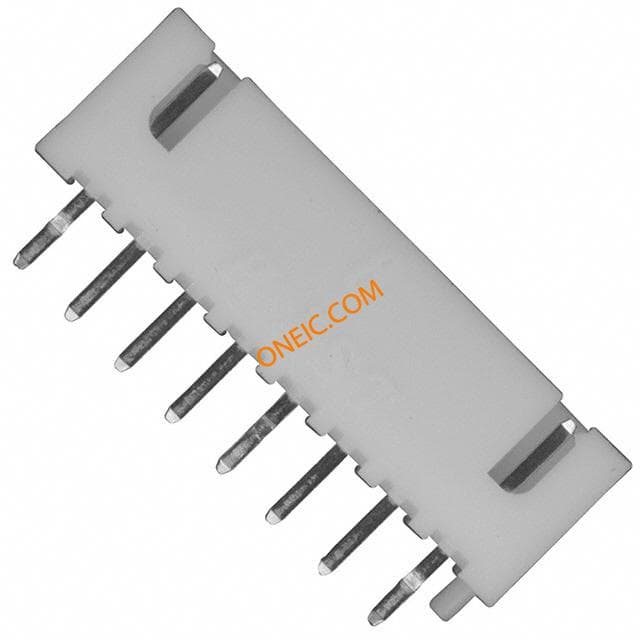

B8B-XH-AM(LF)(SN)(P)

JST Sales America Inc

CONN HEADER XH TOP 8POS 2.5MM

¥1.0476

详情
