点击放大查看

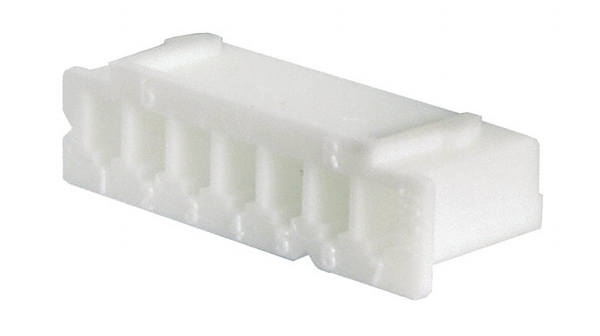

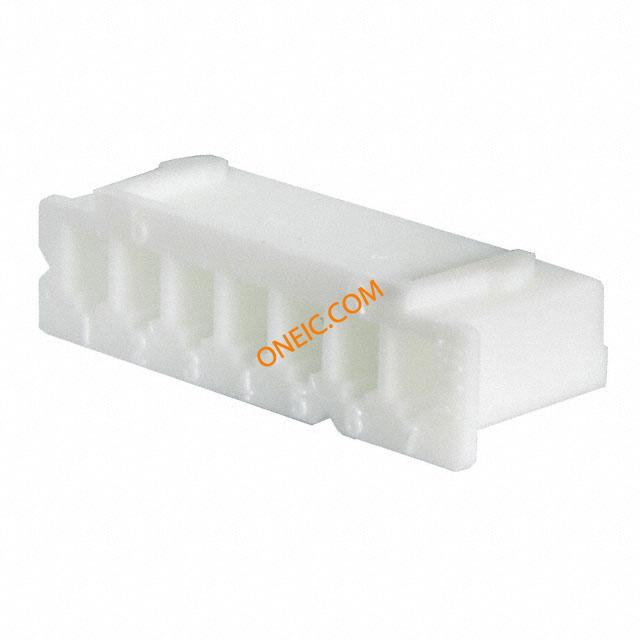

XHP-7
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HOUSING 2.5MM XH 7POS Crimp housing,XH,2.5mm pitch,7w XHP-7 Crimp housing 2.5 mm Poles 7 XH, XHP-7, JST JST XHP 系列 1 行 2.5mm 节距 7 路 直 母 电缆安装 PCB 连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 测试电压 | 1000 | 额定电压 | 250 |
| 极数 | 7 | 接触电阻 | 10 mOhm |
| 最大额定电流 | 3 A | 绝缘电阻 | 1000 MOhm |
机械参数
| 颜色 | Natural | 深度 | 7.75mm |
| 间距 | 0.098" (2.50mm) | 宽度 | 5.7mm |
| 长度 | 19.8mm | 包装方式 | Bulk |
| 壳体颜色 | 19.8 | 方向 | 直 |
| 触头类型 | Female Socket | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Receptacle | 排数 | 1 |
| 触头材料 | Tin-plated phosphor bronze | 壳体材料 | Nylon |
| 触点数 | 7 | 接触件端接 | Crimp |
| 位数 | 7 | ||
产品信息
| 备注 | Contacts Not Provided | 连接器性别 | Male |
| 系列 | XH | 放大器类型 | 15 |
| 连接方式 | Wire-Board | 适用产品/相关产品 | Removable crimp connector |
环境参数
| 工作温度 | -25...+85 °C | ||
文档与媒体
PDF 文档
相关型号
SXH-001T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列 母 压接接线端子, 压接, 镀锡触点
¥0.0435
详情
SXH-002T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 26-30AWG
¥0.1618
详情
(SN)(P)%3B.JPG&w=3840&q=75)

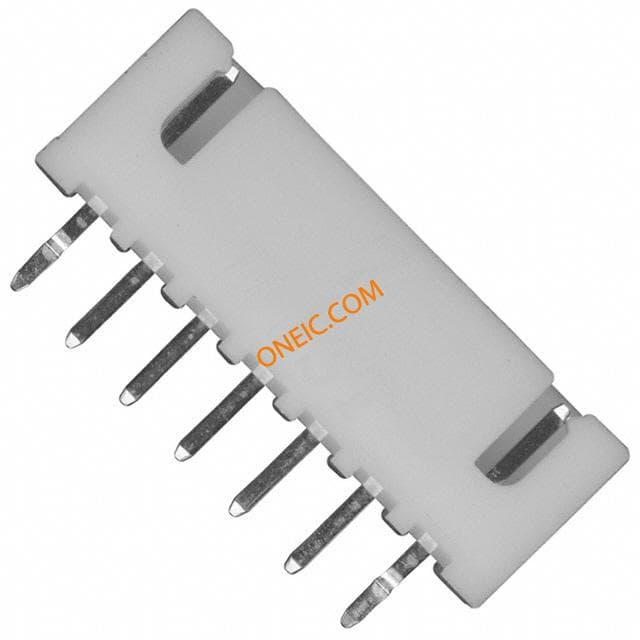

B7B-XH-A (LF)(SN)(P)
JST Sales America Inc
CONN HEADER XH TOP 7POS 2.5MM
¥0.9119
详情
(SN).JPG&w=3840&q=75)

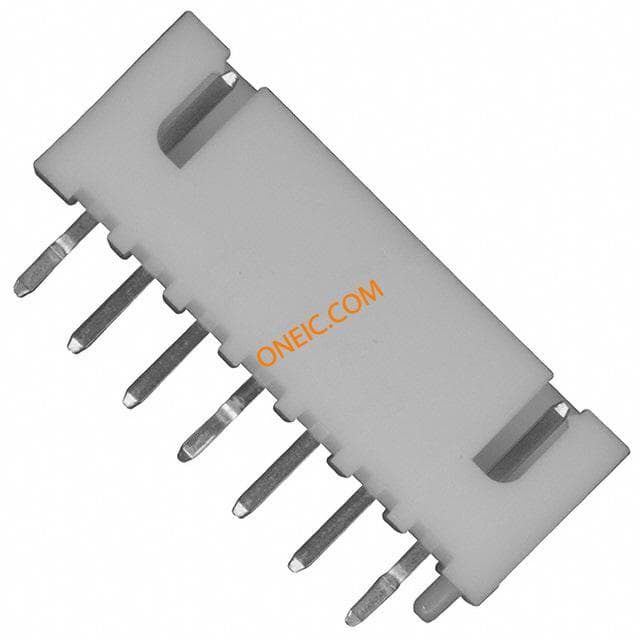

B7B-XH-AM(LF)(SN)(P)
JST Sales America Inc
CONN HEADER XH TOP 7POS 2.5MM
¥0.9516
详情
(SN).JPG&w=3840&q=75)

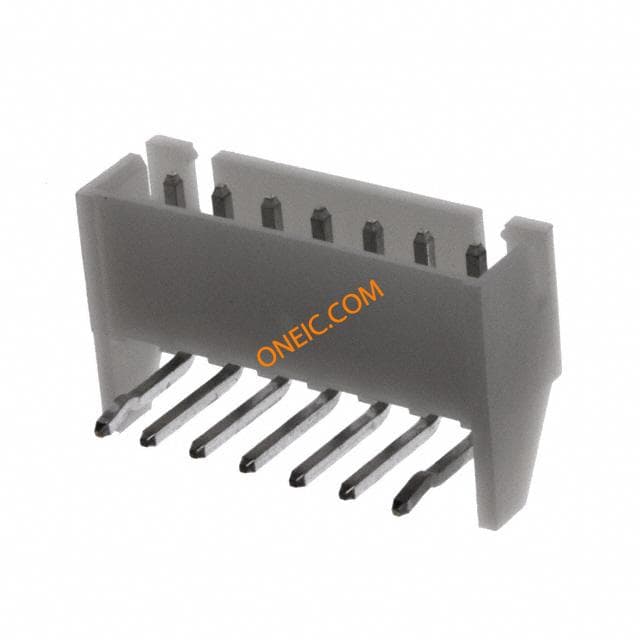

S7B-XH-A(LF)(SN)
