XHP-5

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING 2.5MM 5POS Crimp housing,XH,2.5mm pitch,5w Conn Housing PL 5 POS 2.5mm Crimp ST Cable Mount Bag Plug; wire-board; female; PIN:5; w/o terminals; 2.5mm; for cable Crimp housing 2.5 mm Poles 5 XH, XHP-5, JST JST XHP 系列 1 行 2.5mm 节距 5 路直母电缆安装 PCB 连接器外壳
分类	光电子学分立LED指示灯硬件/配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

测试电压	1000	额定电压	250V
极数	5	接触电阻	10 mOhm
最大额定电流	3 A	绝缘电阻	1000 MOhm
最小供电电压	250VDC/250VAC	连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	7.75mm
间距	0.098" (2.50mm)	宽度	5.7mm
高度	5.7 mm	长度	14.8mm
重量	0.29 g	包装方式	Bulk
壳体颜色	14.8	导线线规	22-30
方向	直	触头类型	Female Socket
柱间距	2.5mm	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
安装样式	for cable	排数	1
触头材料	Tin-plated phosphor bronze	壳体材料	Nylon
总长度	14.8 mm	包装数量	5
连接器 - 电缆	plug	触点数	5
接触件端接	Crimp	位数	5
第一连接器安装特征	1x5

产品信息

SPG	5	备注	Contacts Not Provided
类型	Housing	连接器性别	Male
系列	XH	适配器系列	XH
放大器类型	10	单元数量	1
连接方式	Wire-Board	适用产品/相关产品	Removable crimp connector

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

XH Connector

相关型号

SXH-001T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列母压接接线端子, 压接, 镀锡触点

¥0.0435

详情

SXH-002T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 26-30AWG

¥0.1618

详情

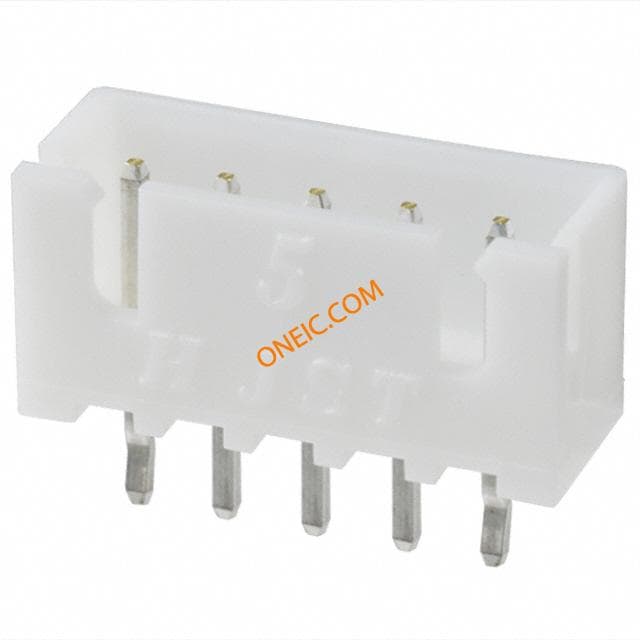

B5B-XH-A(LF)(SN)

JST Sales America Inc

CONN HEADER XH TOP 5POS 2.5MM JST XH Series 2.5mm Pitch 5 Way 1 Row Straight PCB Header, Solder Termination, 3A B5B-XH-A(LF)(SN) JST XH 系列 2.5mm节距 5路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔

¥0.2934

详情

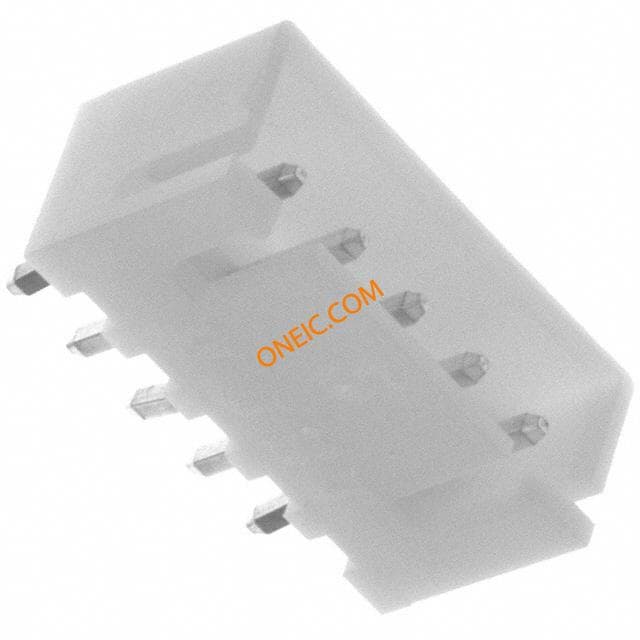

B5B-XH-AM(LF)(SN)

JST Sales America Inc

CONN HEADER XH TOP 5POS 2.5MM

¥0.6399

详情

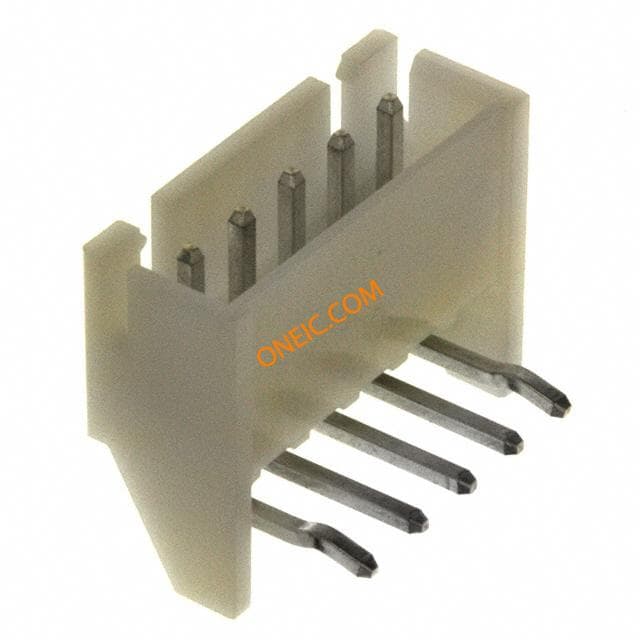

S5B-XH-A(LF)(SN)
