点击放大查看

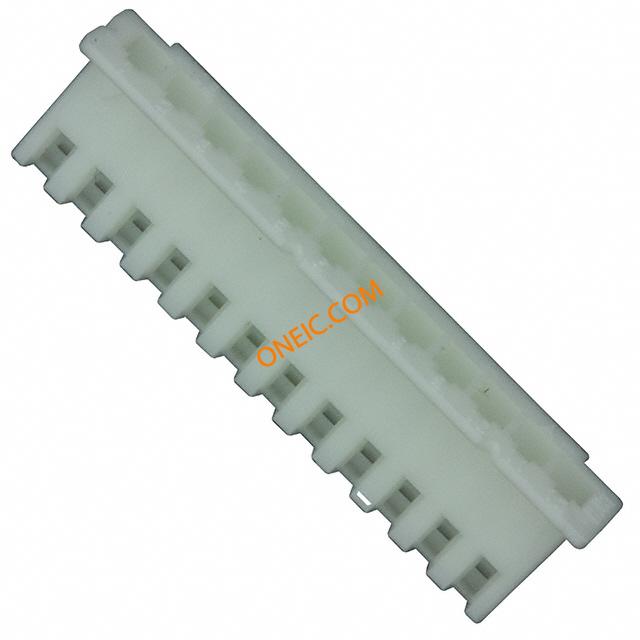

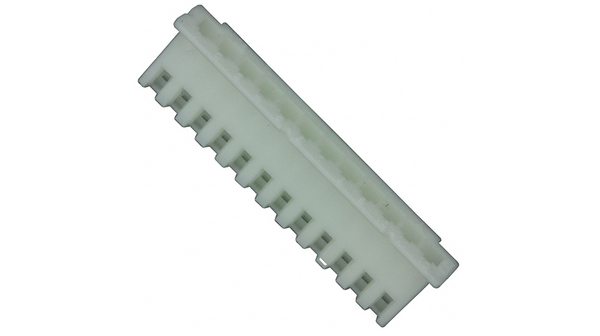

XHP-12
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HOUSING 2.5MM XH 12POS Conn Housing PL 12 POS 2.5mm Crimp ST Bag Crimp housing 2.5 mm Poles 12 XH, XHP-12, JST JST XHP 系列 1 行 2.5mm 节距 12 路 直 母 电缆安装 PCB 连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1,000 | ||
合规参数
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 测试电压 | 1000 | 额定电压 | 250 |
| 极数 | 12 | 接触电阻 | 10 mOhm |
| 最大额定电流 | 3 A | 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | 250VDC/250VAC | 连接器类型 - 电压输入 | Crimp |
机械参数
| 颜色 | Natural | 深度 | 7.75 mm |
| 间距 | 0.098" (2.50mm) | 宽度 | 5.7mm |
| 高度 | 5.7 mm | 长度 | 32.3mm |
| 包装方式 | Bulk | 壳体颜色 | 32.3 |
| 导线线规 | 22-30 | 方向 | 直 |
| 触点形式 | Female Socket | 触头类型 | Female Socket |
| 外壳颜色 | White | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Receptacle | 排数 | 1 |
| 触头材料 | Tin-plated phosphor bronze | 壳体材料 | Nylon 6 |
| 总长度 | 32.3 mm | 触点数 | 1 |
| 接触件端接 | Crimp | 位数 | 12 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | PL | 系列 | XH |
| 放大器类型 | 27.5 | 连接方式 | Wire-Board |
| 输出配置 | Free Hanging (In-Line) | 适用产品/相关产品 | XH 系列可断开压接型连接器 |
环境参数
| 工作温度 | -25C to 85C | ||
文档与媒体
PDF 文档
相关型号
SXH-001T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列 母 压接接线端子, 压接, 镀锡触点
¥0.0435
详情
SXH-002T-P0.6
JST Sales America Inc
CONN TERM CRIMP XH 26-30AWG
¥0.1618
详情
(SN).JPG&w=3840&q=75)

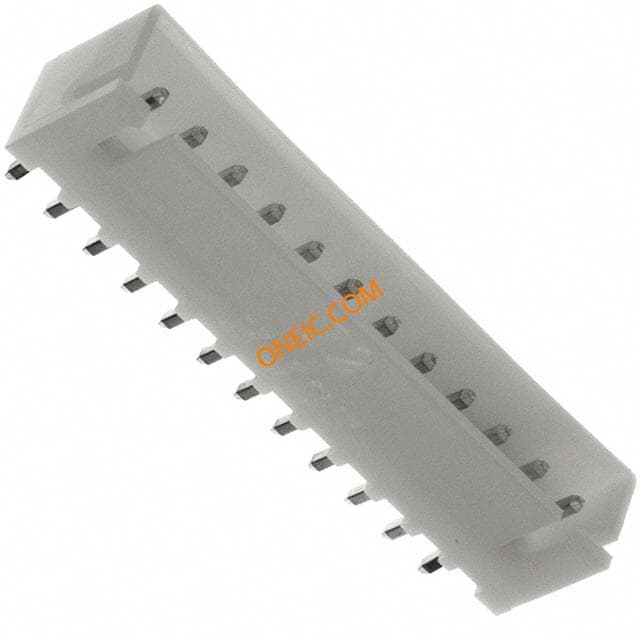

B12B-XH-A(LF)(SN)
JST Sales America Inc
CONN HEADER XH TOP 12POS 2.5MM B12B-XH-A(LF)(SN) JST XH 系列 2.5mm节距 12路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔
¥1.4226
详情
(SN).JPG&w=3840&q=75)

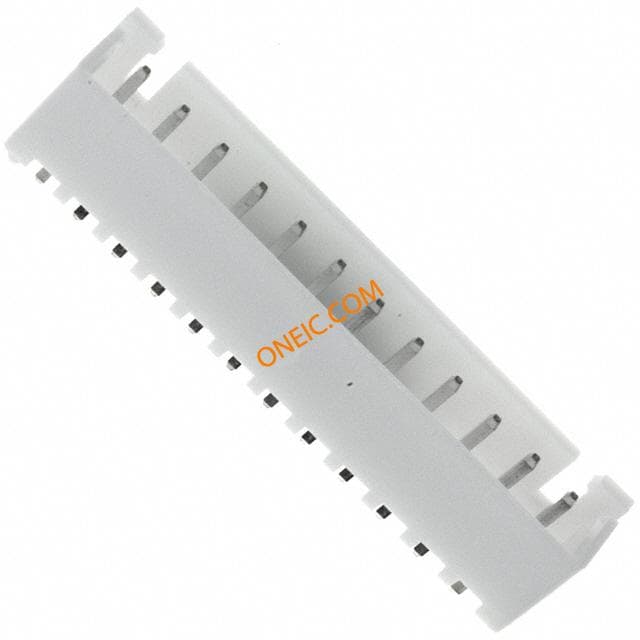

B12B-XH-AM(LF)(SN)
JST Sales America Inc
CONN HEADER XH TOP 12POS 2.5MM
¥1.4586
详情
(SN).JPG&w=3840&q=75)

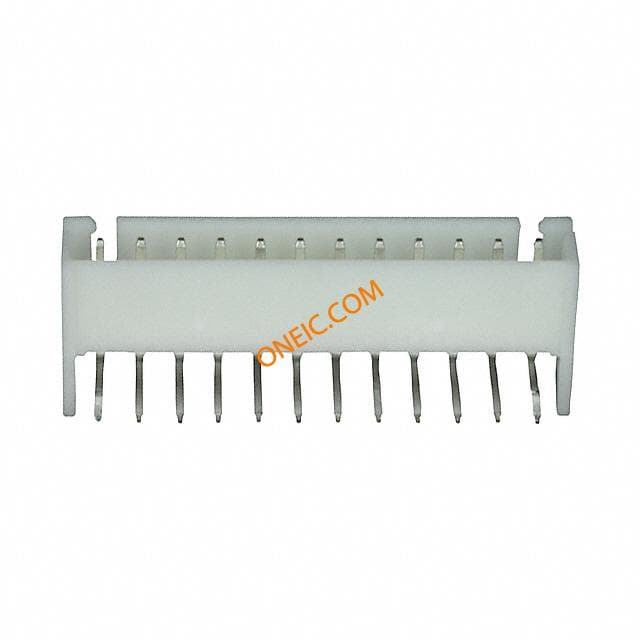

S12B-XH-A(LF)(SN)
