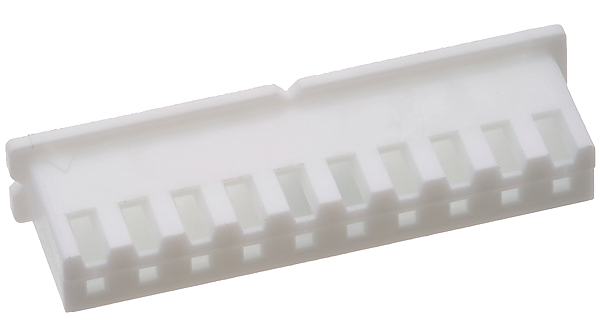

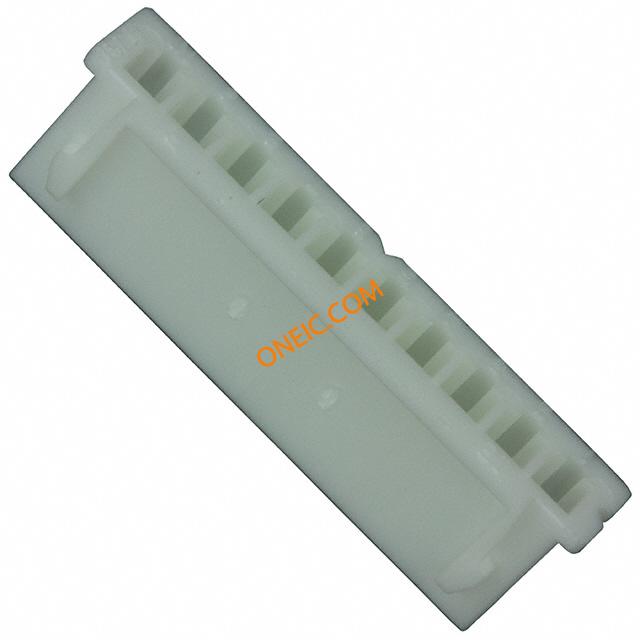

XHP-10

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING 2.5MM XH 10POS Crimp housing,XH,2.5mm pitch,10w Conn Housing PL 10 POS 2.5mm Crimp ST Cable Mount Bag Crimp housing 2.5 mm Poles 10 XH, XHP-10, JST JST XHP 系列 1 行 2.5mm 节距 10 路直母电缆安装 PCB 连接器外壳
分类	光电子学分立LED指示灯硬件/配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

测试电压	1000	额定电压	250
极数	10	接触电阻	10 mOhm
最大额定电流	3 A	绝缘电阻	1000 MOhm
最小供电电压	250VDC/250VAC

机械参数

颜色	Natural	深度	7.75mm
间距	0.098" (2.50mm)	宽度	5.7mm
高度	5.7 mm	长度	27.3mm
包装方式	Bulk	壳体颜色	27.3
导线线规	22-30 AWG	方向	直
触头类型	Female Socket	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
排数	1	触头材料	Tin-plated phosphor bronze
壳体材料	Nylon	总长度	27.3 mm
触点数	10	接触件端接	Crimp
位数	10

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	Male	系列	XH
放大器类型	22.5	连接方式	Wire-Board
适用产品/相关产品	Removable crimp connector

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

XH Connector

相关型号

SXH-001T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 22-28AWG SXH-001T-P0.6 Contact; female; 0.05÷0.22mm2; 22÷28AWG; XH; crimped JST XH 系列母压接接线端子, 压接, 镀锡触点

¥0.1047

详情

SXH-002T-P0.6

JST Sales America Inc

CONN TERM CRIMP XH 26-30AWG

¥0.1618

详情

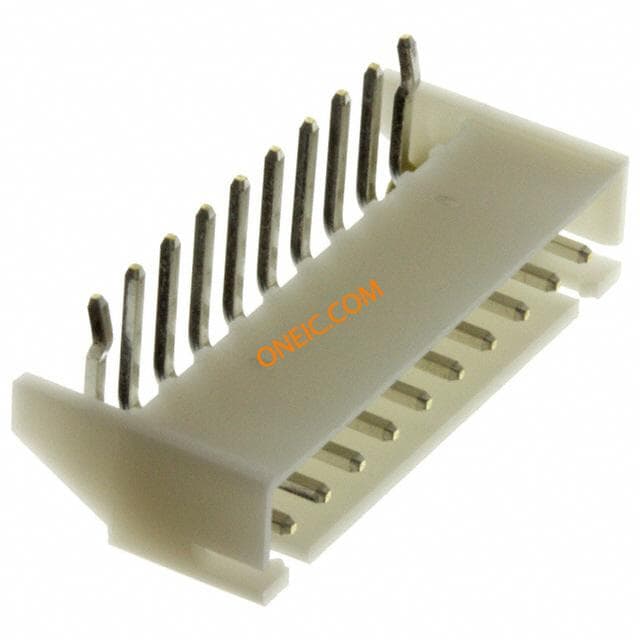

S10B-XH-A(LF)(SN)
