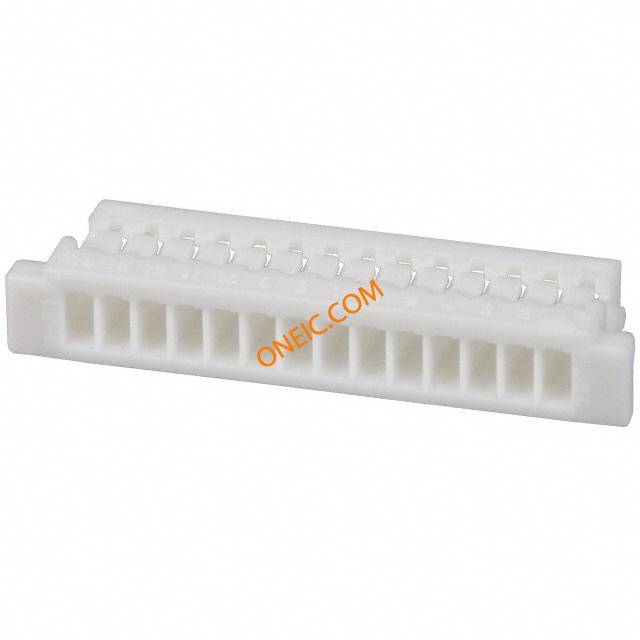

SHR-14V-S-B
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HOUSING SH 14POS 1MM WHITE Connector,multipole PCB use, SHR-14V-S- Conn Housing RCP 14 POS 1mm Crimp ST Cable Mount Box |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 2,000 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 最大额定电流 | 1 A | 最小供电电压 | 50VDC/50VAC |
机械参数
| 颜色 | Natural | 深度 | 5mm |
| 间距 | 0.039" (1.00mm) | 宽度 | 2.8mm |
| 高度 | 2.8 mm | 长度 | 17mm |
| 包装方式 | Bulk | 导线线规 | 28-32 AWG |
| 触头类型 | Female Socket | 外壳颜色 | White |
| 安装类型 | Free Hanging (In-Line) | 连接器类型 | Receptacle |
| 排数 | 1 | 壳体材料 | PBT |
| 总长度 | 17 mm | 触点数 | 14 |
| 接触件端接 | Crimp | 位数 | 14 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | Female | 系列 | SH |
| 适用产品/相关产品 | Disconnectable Crimp Connector | ||
环境参数
| 工作温度 | -25C to 85C | ||
文档与媒体
PDF 文档
相关型号
SSH-003T-P0.2
JST Sales America Inc
CONN TERM SH CRIMP 28-32AWG TIN
¥0.1870
详情
暂无图片
SSH-003T-P0.2-H
JST Sales America Inc
CONN TERM SH CRIMP 28-32AWG TIN
¥0.2890
详情
(SN).JPG&w=3840&q=75)

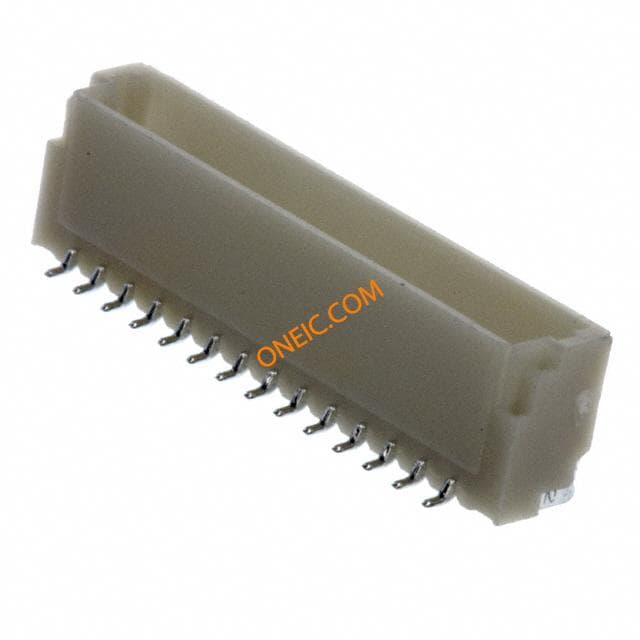

BM14B-SRSS-TB(LF)(SN)
JST Sales America Inc
CONN HEADER SH 14POS TOP 1MM TIN JST SH Series 1mm Pitch 14 Way 1 Row Straight PCB Header, Solder Termination, 1A
¥5.9500
详情
(SN).jpg&w=3840&q=75)

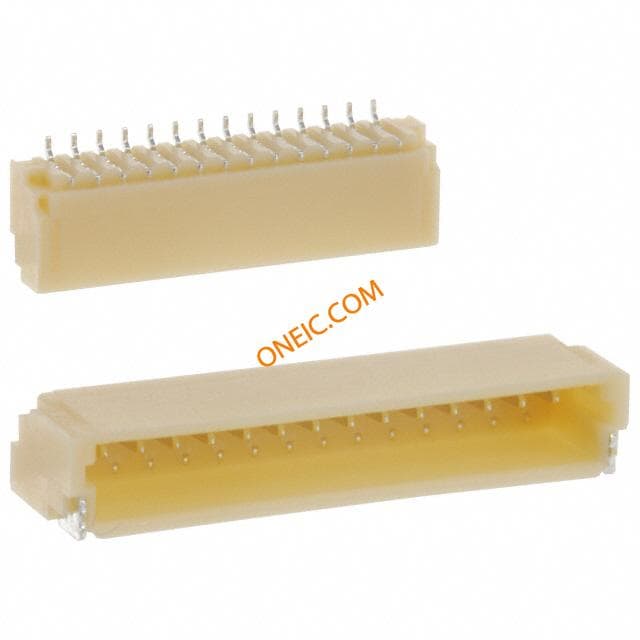

SM14B-SRSS-TB(LF)(SN)
