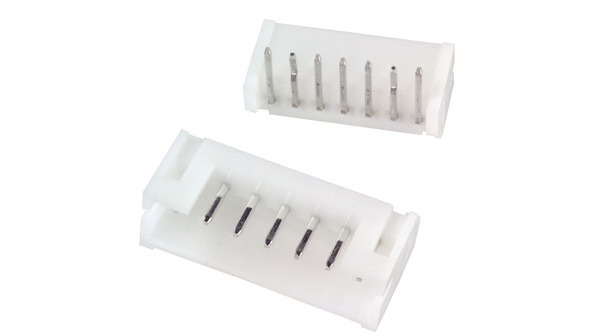

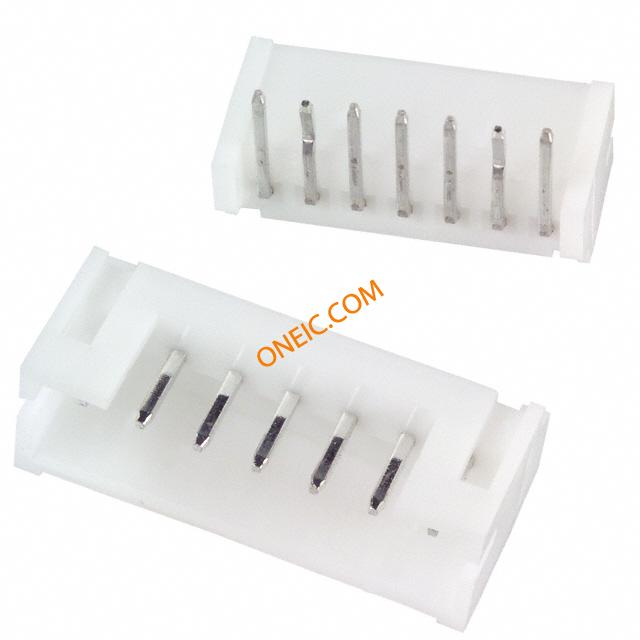

S7B-PH-K-S
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HEADER PH SIDE 7POS 2MM Conn Shrouded Header HDR 7 POS 2mm Solder RA Thru-Hole Box Pin header, single-row 90° 7-pin 2 mm Poles 7 PH, S7B-PH-K-S, JST |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 455-1225 | 标准包装数量 | 500 |
合规参数
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 测试电压 | 800 | 额定电压 | 100 |
| 极数 | 7 | 接触电阻 | 20 mohm |
| 最大额定电流 | 2 A | 绝缘电阻 | 1000 MOhm |
| 最小供电电压 | 100VDC/100VAC | ||
机械参数
| 颜色 | Natural | 深度 | 7.6 mm |
| 间距 | 0.079" (2.00mm) | 高度 | 4.8 mm |
| 包装方式 | Bulk | 壳体颜色 | 15.9 |
| 端接方式 | Press-Fit | 触头类型 | Male Pin |
| 外壳颜色 | White | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin-Lead |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | Brass | 壳体材料 | Polyamide 66 |
| 总长度 | 15.9 mm | 触点数 | 1 |
| 位数 | 7 | 第一连接器极性 | Male |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | PH | 放大器类型 | 12 |
| 连接方式 | Wire-Board | 加载位置数 | All |
环境参数
| 工作温度 | -25C to 85C | ||
文档与媒体
PDF 文档
相关型号
PHR-7
JST Sales America Inc
CONN HOUSING PH 7POS 2MM WHITE Housing,PH,2.0mm pitch,7way Crimp housing 2 mm Poles 7 PH, PHR-7, JST JST PHR 系列 1 行 2mm 节距 7 路 直 母 电缆安装 PCB 连接器外壳
¥0.3890
详情

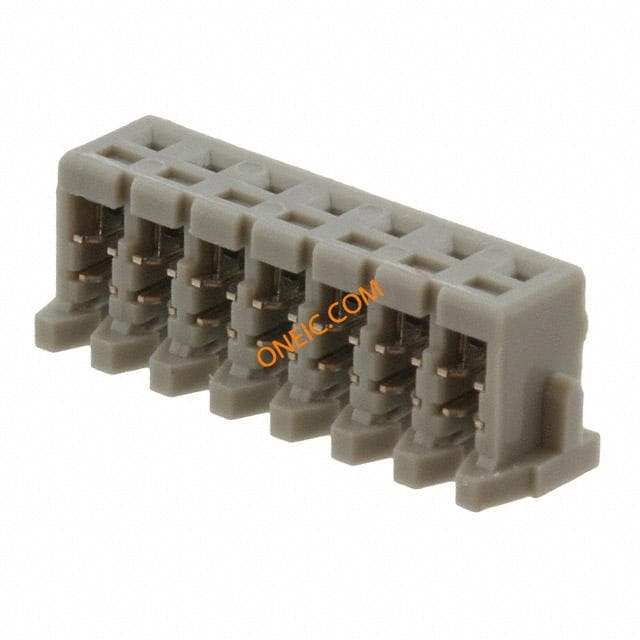

07KR-6H-P
JST Sales America Inc
CONN SOCKET 7POS 2MM IDC
¥1.3865
详情

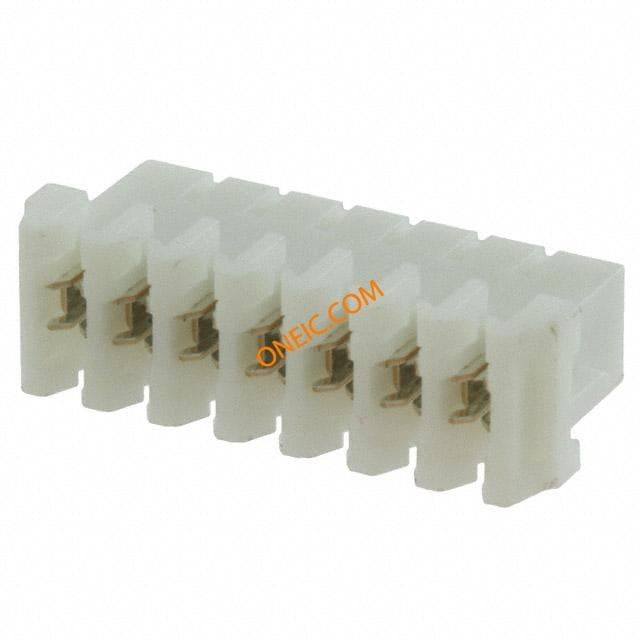

07KR-D6S-P
