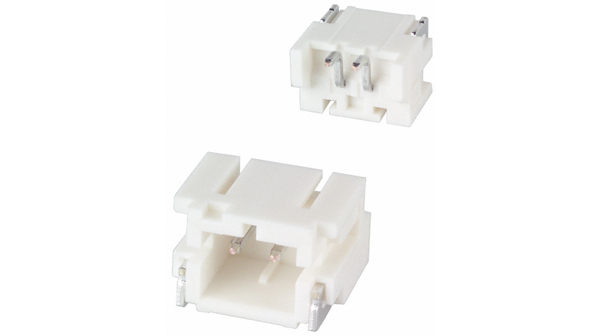

点击放大查看
S2B-PH-SM4-TB(LF)(SN)
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HEADER PH SIDE 2POS 2MM SMD JST PH Series 2mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 2A Conn Shrouded Header HDR 2 POS 2mm Solder RA SMD T/R PCB pin header Pitch2 mm Poles 2 Single row / 90° / with shroud PH, S2B-PH-SM4-TB (LF)(SN), JST JST PH 系列 2mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 2A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 455-1749-1 | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 100 V ac/dc | 极数 | 2 |
| 接触电阻 | 20 mohm | 最大额定电流 | 2A |
| 绝缘电阻 | 1000 MOhm | 最小供电电压 | 100VDC/100VAC |
机械参数
| 颜色 | Natural | 深度 | 7.6 mm |
| 间距 | 0.079" (2.00mm) | 高度 | 5.5 mm |
| 包装方式 | Tape & Reel (TR) | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 外壳颜色 | Ivory | 安装类型 | Surface Mount, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 安装样式 | Surface Mount | 排数 | 1 |
| 连接器样式 | Single row | 触头材料 | Copper Alloy |
| 壳体材料 | Polyamide 66 | 总长度 | 7.9 mm |
| 端接排数 | 焊接 | 连接器颜色 | ivory |
| 触点数 | 2 | 位数 | 2 |
| 第一连接器极性 | Male | 线规或范围 - AWG | 30...24 AWG |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | PH | 覆盖范围 | 覆盖 |
| 产品特性 | Solder Retention | 连接方式 | Wire-Board |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25C to 85C | ||
